Application TechWiz 제품군과 TX 제품군은 디스플레이 산업 전반에 걸쳐 다양한 해석 분야에 활용되고 있습니다.

    LCD 응용

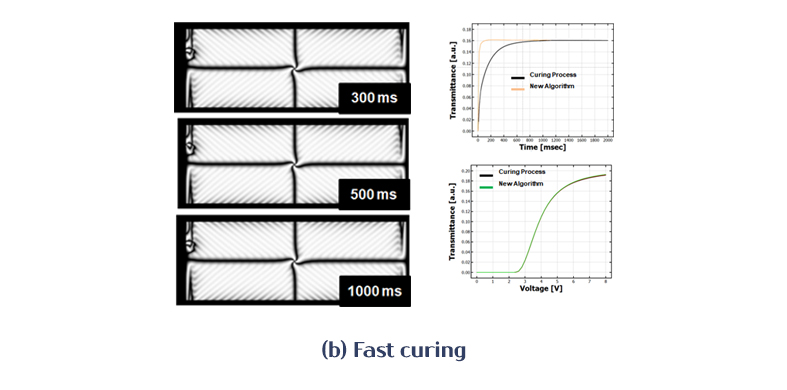

    PSVA 시뮬레이션

    광배향을 사용하는 PSVA (Polymer Stabilized Vertical Alignment) 모드는 전압을 인가하여 액정 배향을 결정하고 UV를 조사하여 경화시킵니다.
    PSVA 모드를 해석하기 위해서는 Curing, UV Rubbing, V-T 구동의 3단계 해석이 필요합니다.

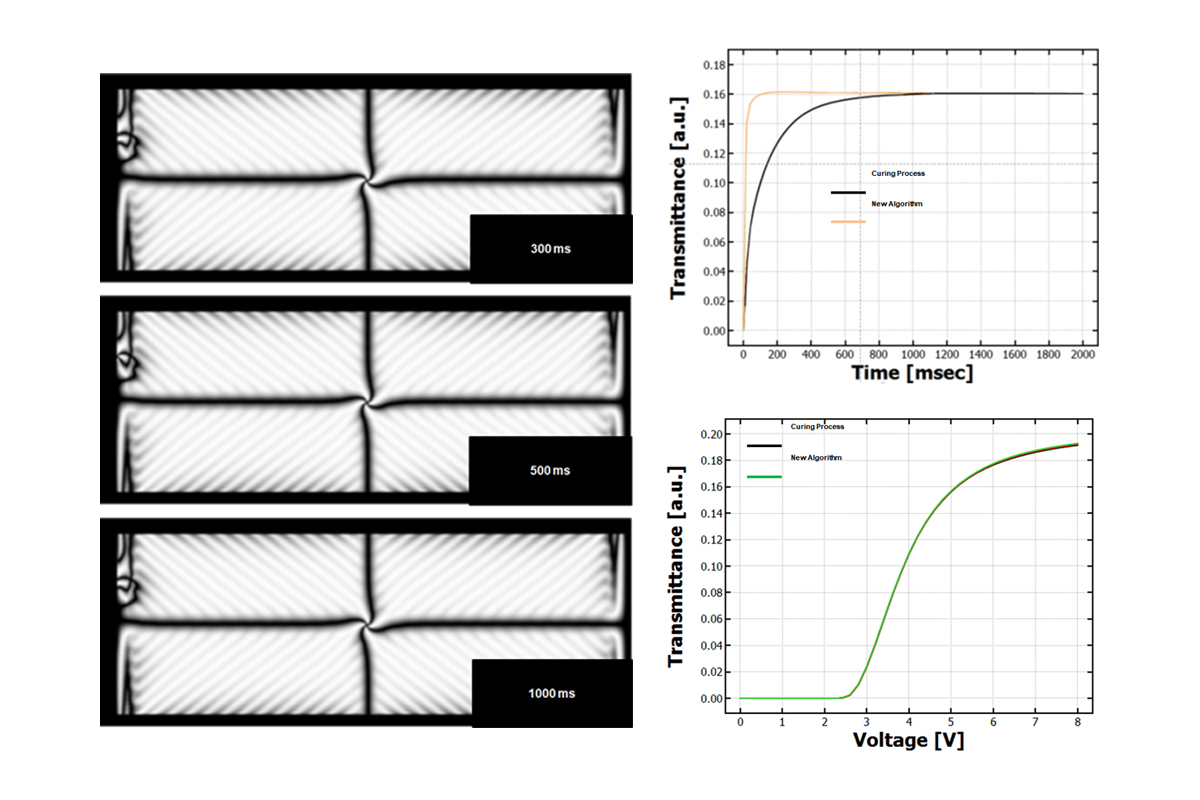

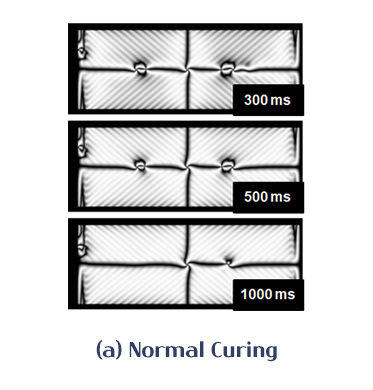

    ‘Fast curing’ 알고리즘을 사용하여 정합성을 유지하면서 Curing 단계의 해석 시간을 단축시킵니다.

    • #TechWiz LCD 3D

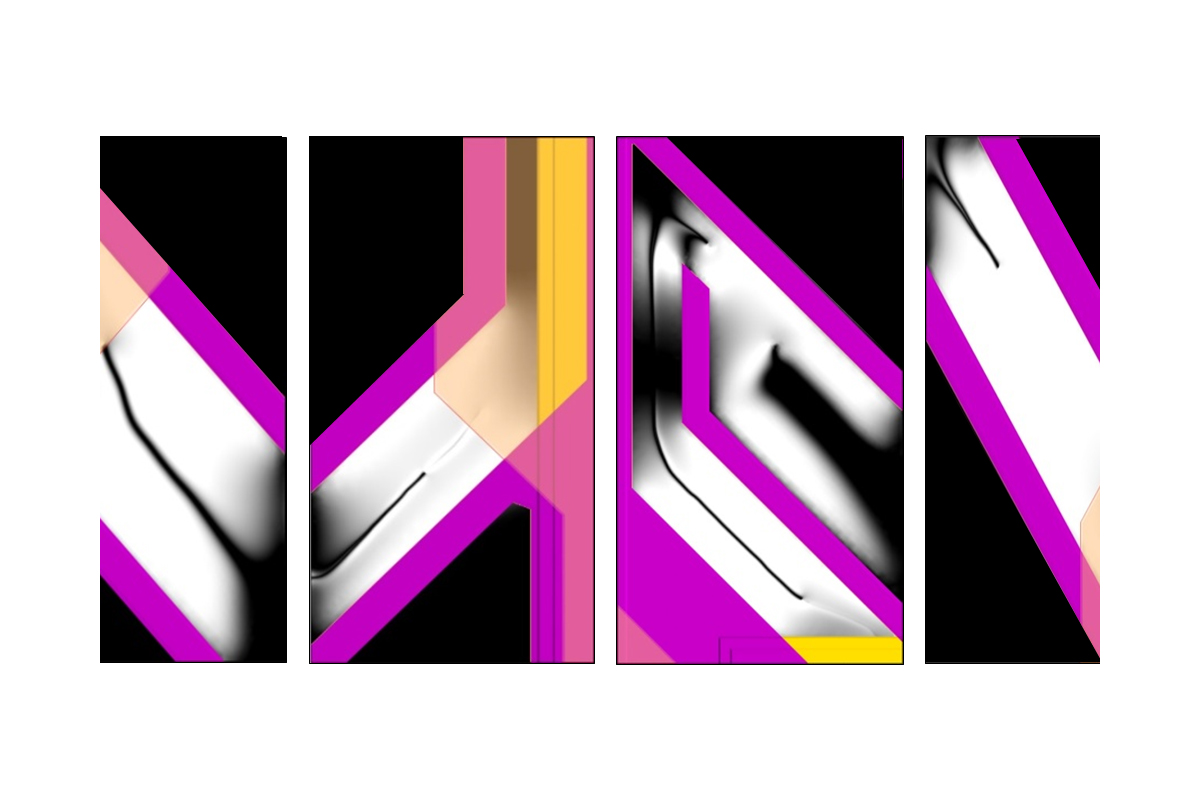

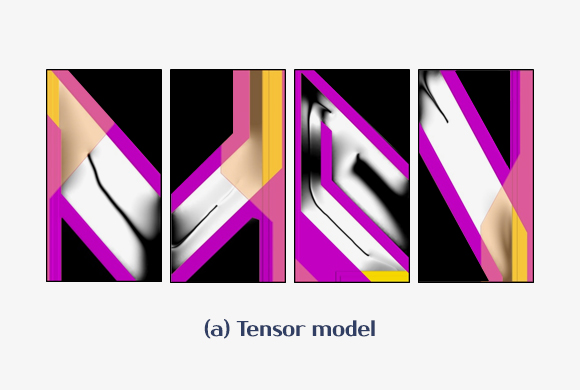

    VA-IPS 시뮬레이션

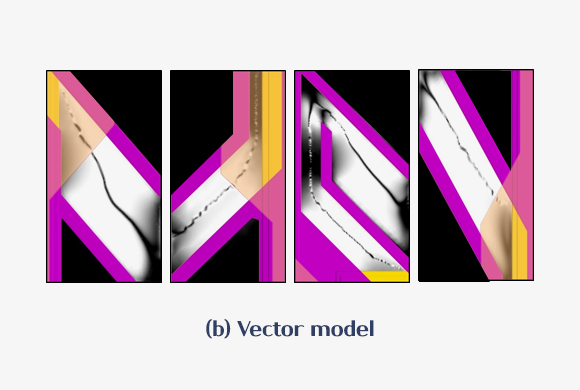

    Nematic 액정의 머리 방향 n과 꼬리 방향 -n은 물리적으로 동일하여 같은 에너지를 갖는 상태지만 벡터 모델에서는 서로 다른 에너지 상태를 보여줍니다.
    텐서 모델은 n과 -n을 동일 상태로 가정하여 위상학적(Topologically)으로 불연속인 상전이(Phase Transition)가 발생되는 액정 모드(ex: pi-cell, OCB, VA-IPS 등)의
    액정 방향자 분포를 정확히 계산할 수 있습니다.

    • #TechWiz LCD 3D(Tensor option)

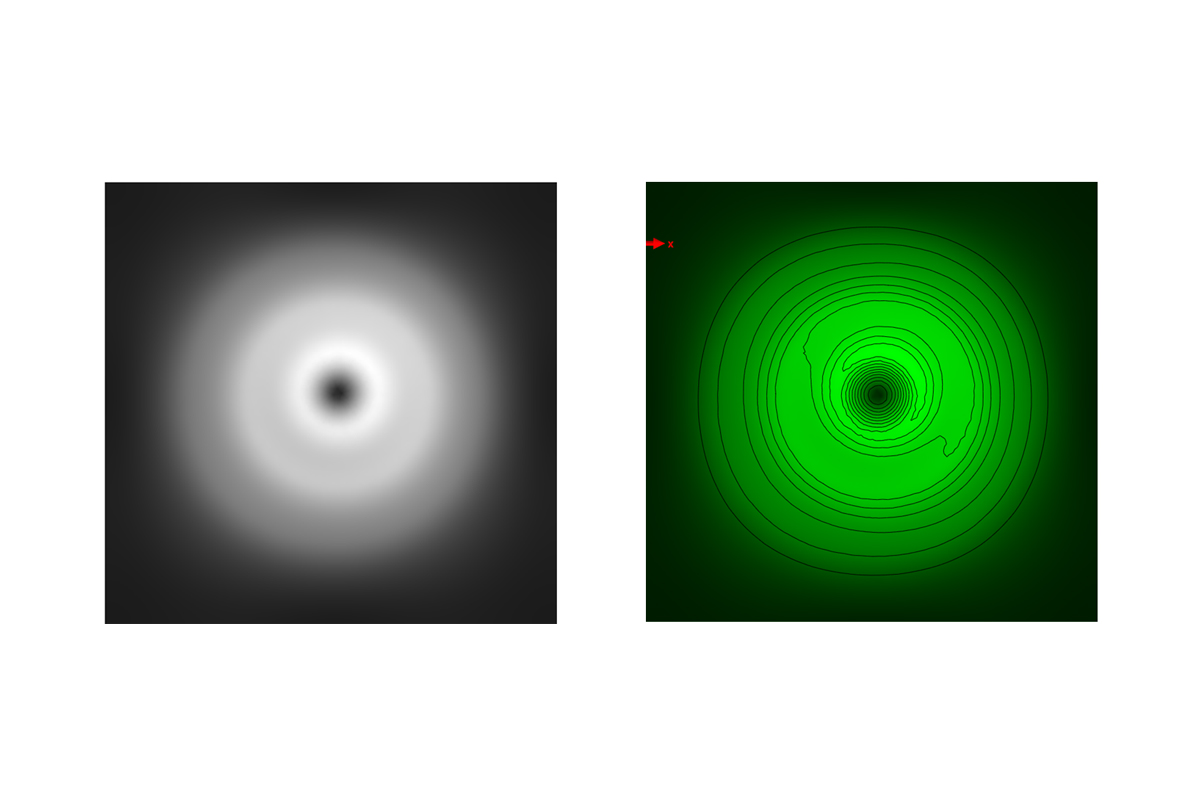

    Guest-Host 시뮬레이션

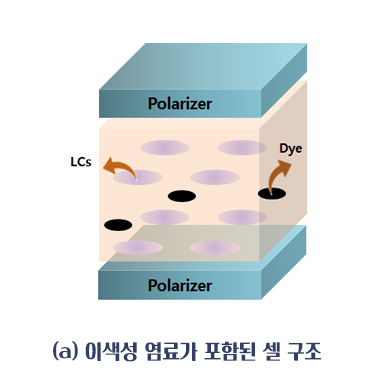

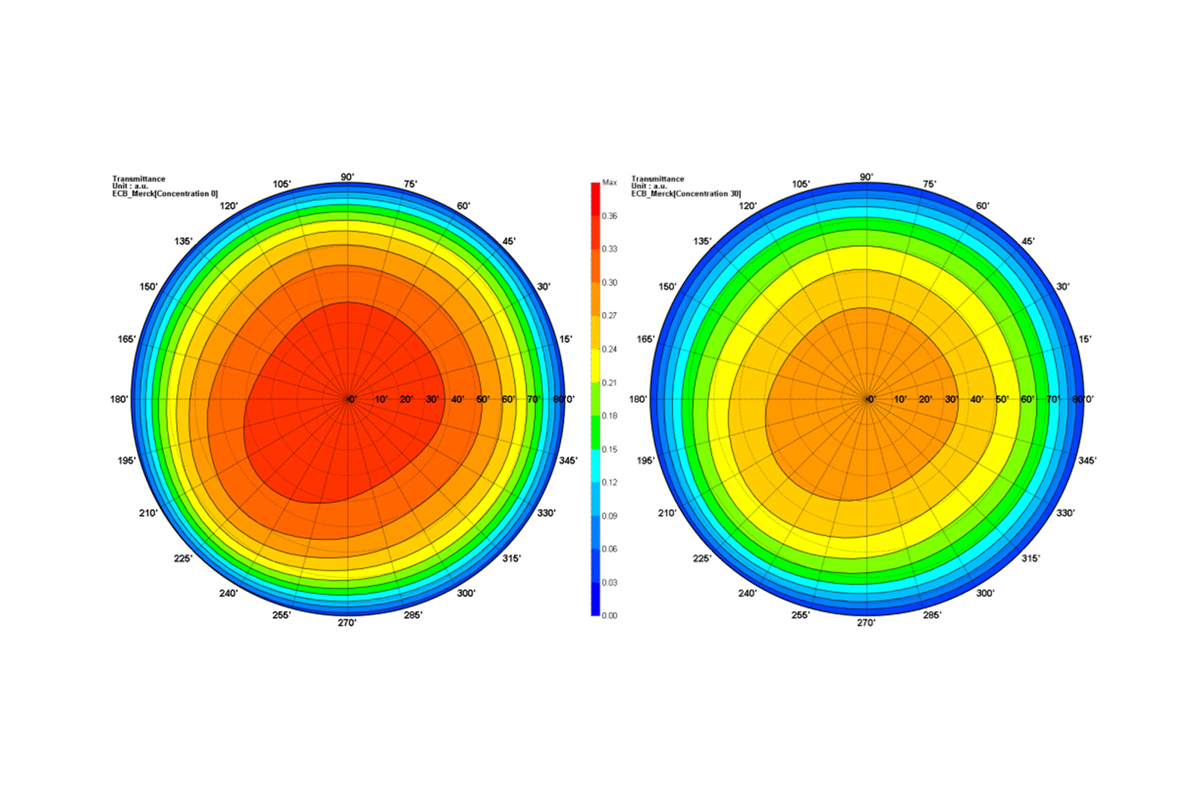

    이색성 염료(Dichroic Dye)는 입사된 빛의 편광 상태에 따라 빛을 흡수 또는 투과 시킬 수 있는 물질입니다.
    현재 응용 디스플레이(투명 디스플레이, 스마트 윈도우 및 광 셔터) 연구에 널리 사용되고 있습니다.

    • #TechWiz LCD 1D

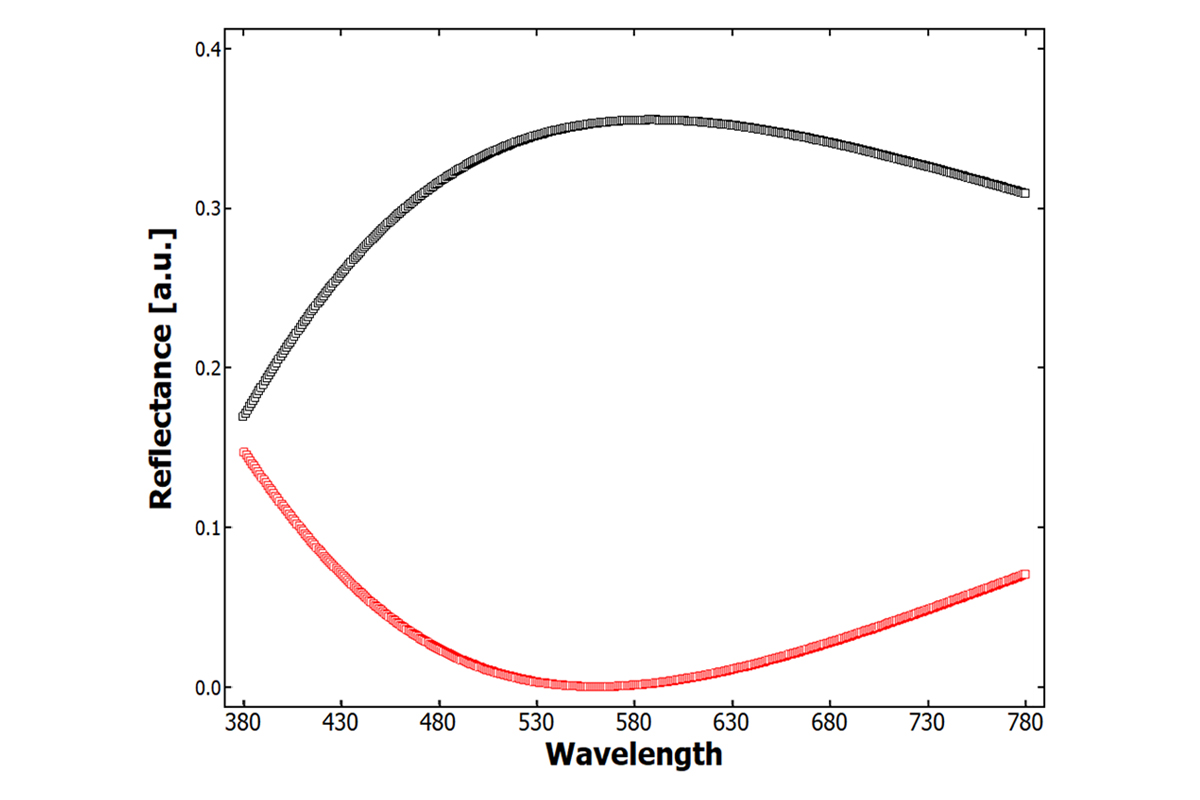

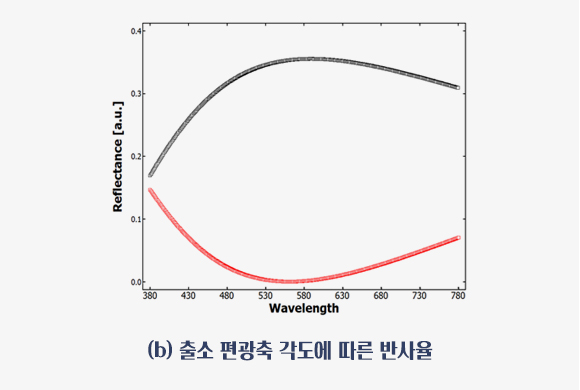

    PBS 시뮬레이션

    LCOS 디스플레이는 실리콘 웨이퍼와 상판 유리 사이에 있는 액정 분자를 제어하여 사용자에게 정보를 전달합니다.

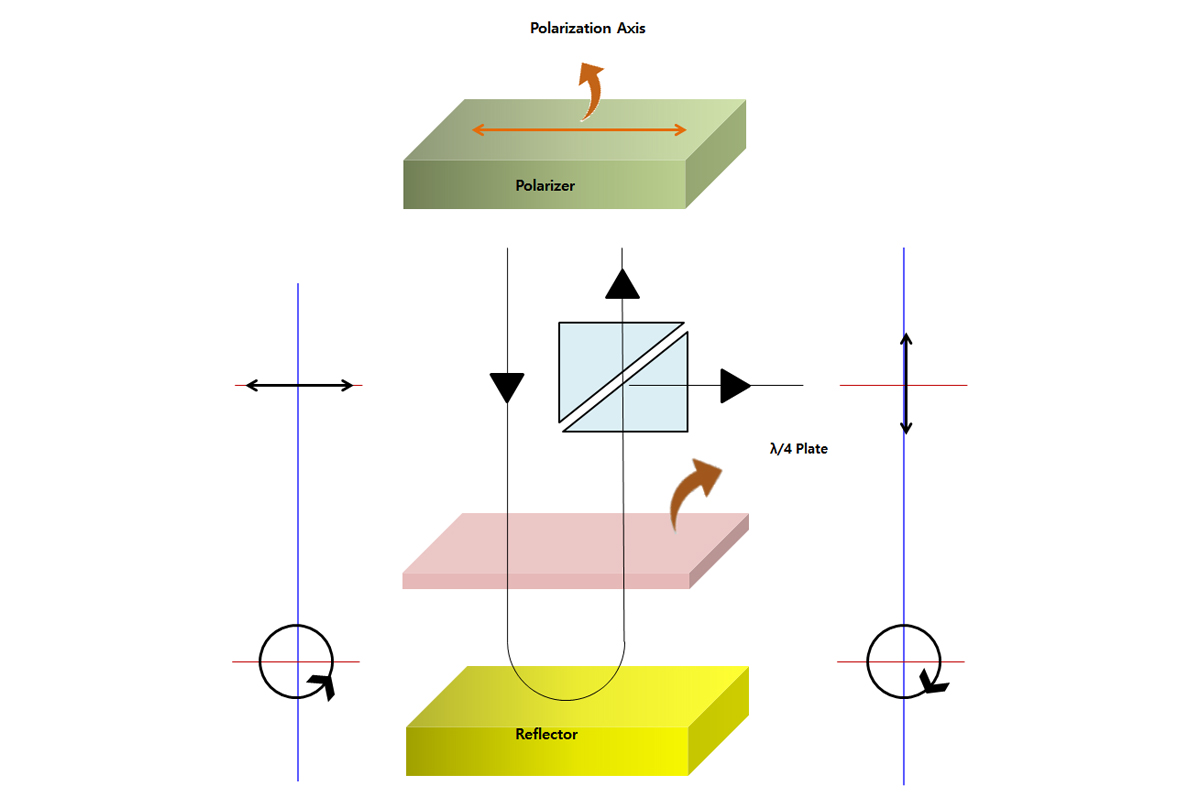

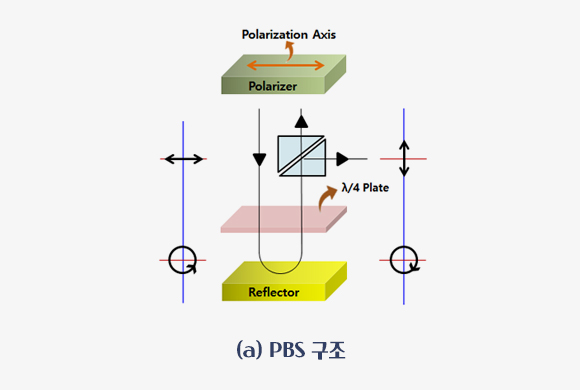

    LCOS 내부에는 다수의 빔 스플리터, 반사판 및 Quarter Wave Plate가 존재하므로 빛의 편광 상태 변화가 고려된 광학 계산 결과를 얻기 위하여 PBS 옵션을 선택하면 됩니다.

    • #TechWiz LCD 1D #TechWiz LCD 2D

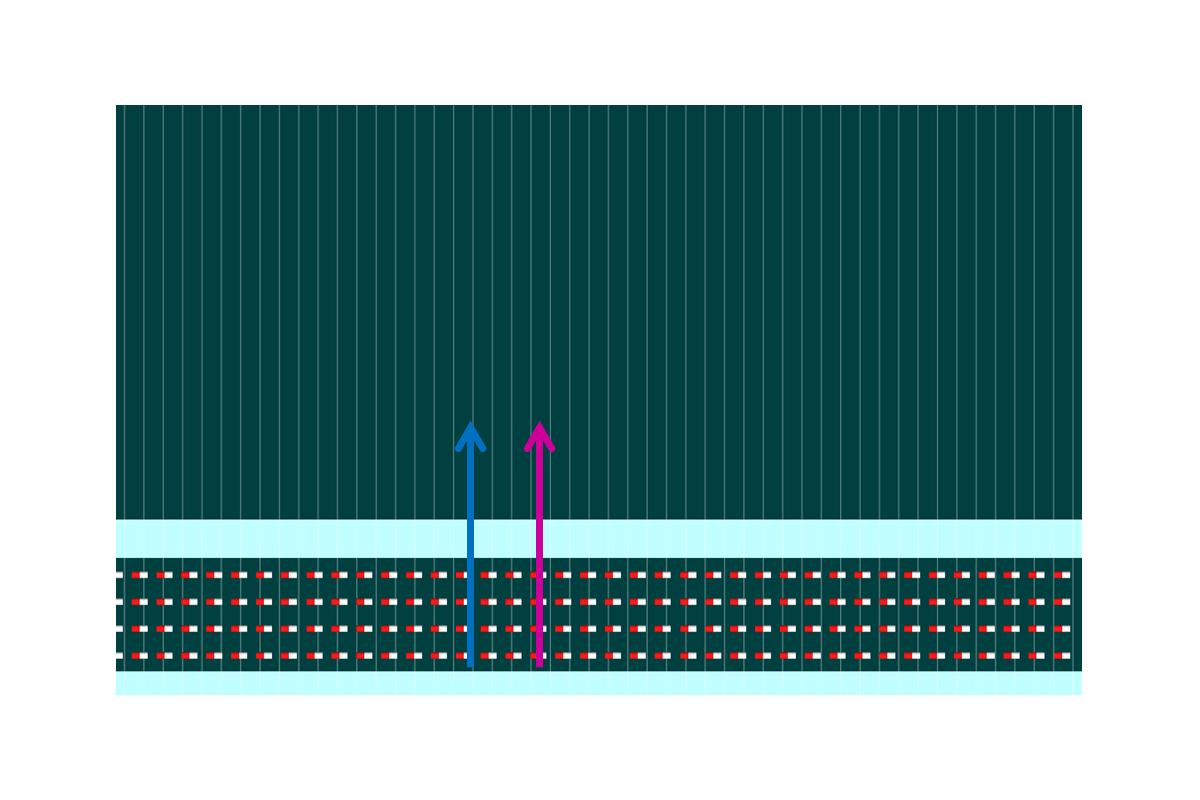

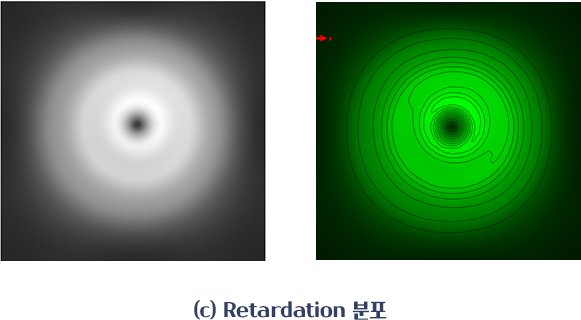

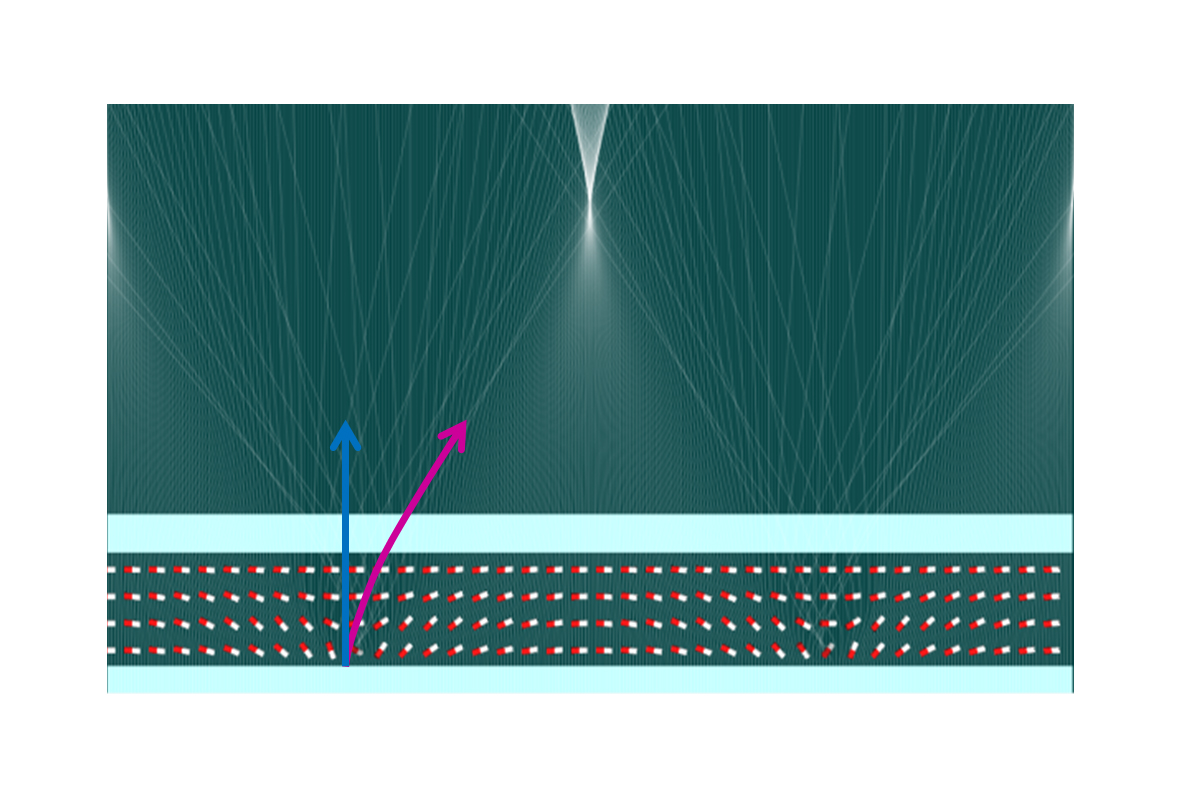

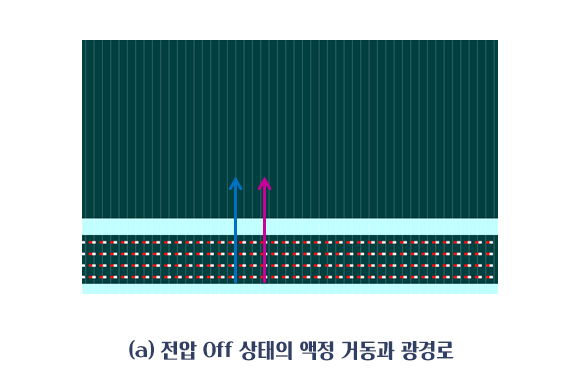

    2D 액정 렌즈 시뮬레이션

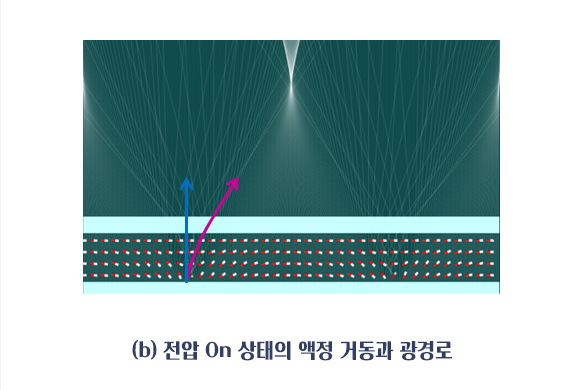

    렌즈의 두께와 크기를 줄이고 가변 초점거리를 구현하기 위하여 액정 렌즈를 활용하고 있습니다. 2차원 액정 렌즈 구조에서 전압 인가에 따른 액정 분자의 유전율 이방성을 고려한 거동 및 굴절률 이방성에 따른 광경로 변화와 초점 거리 계산을 수행합니다.

    • #TechWiz Ray 2D #TechWiz LCD 3D

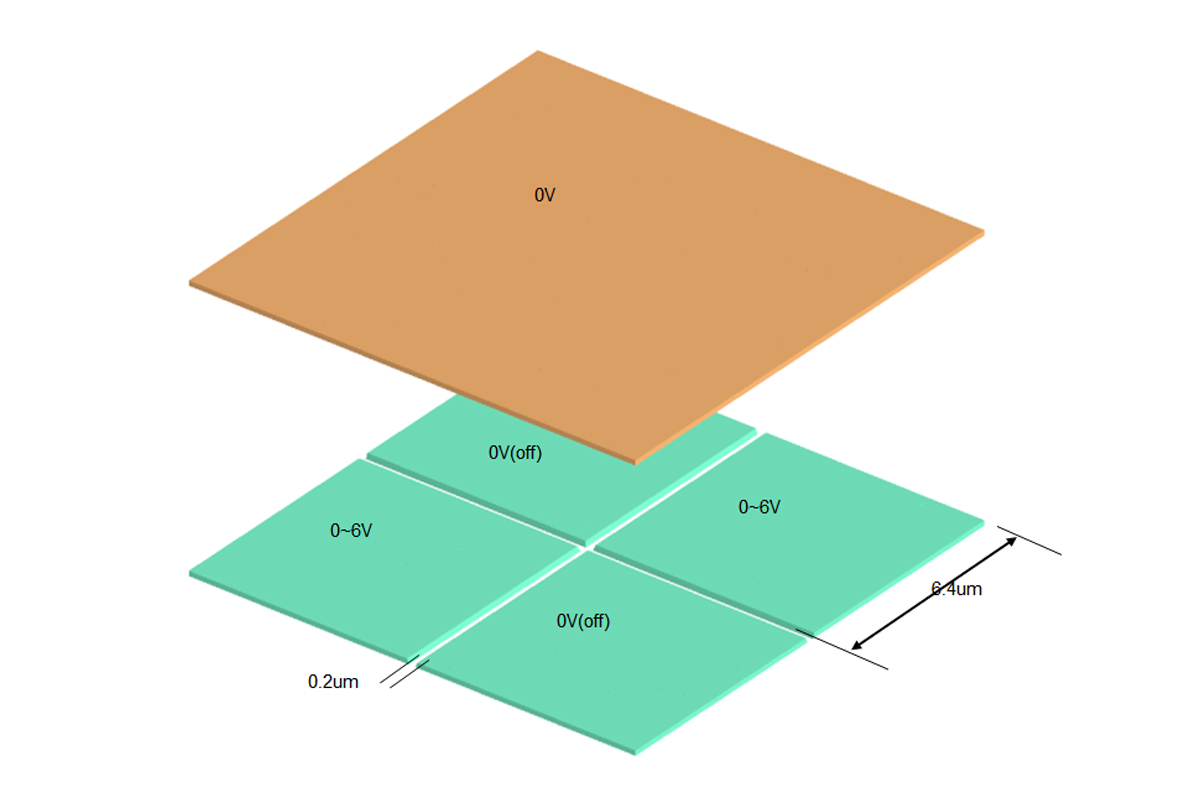

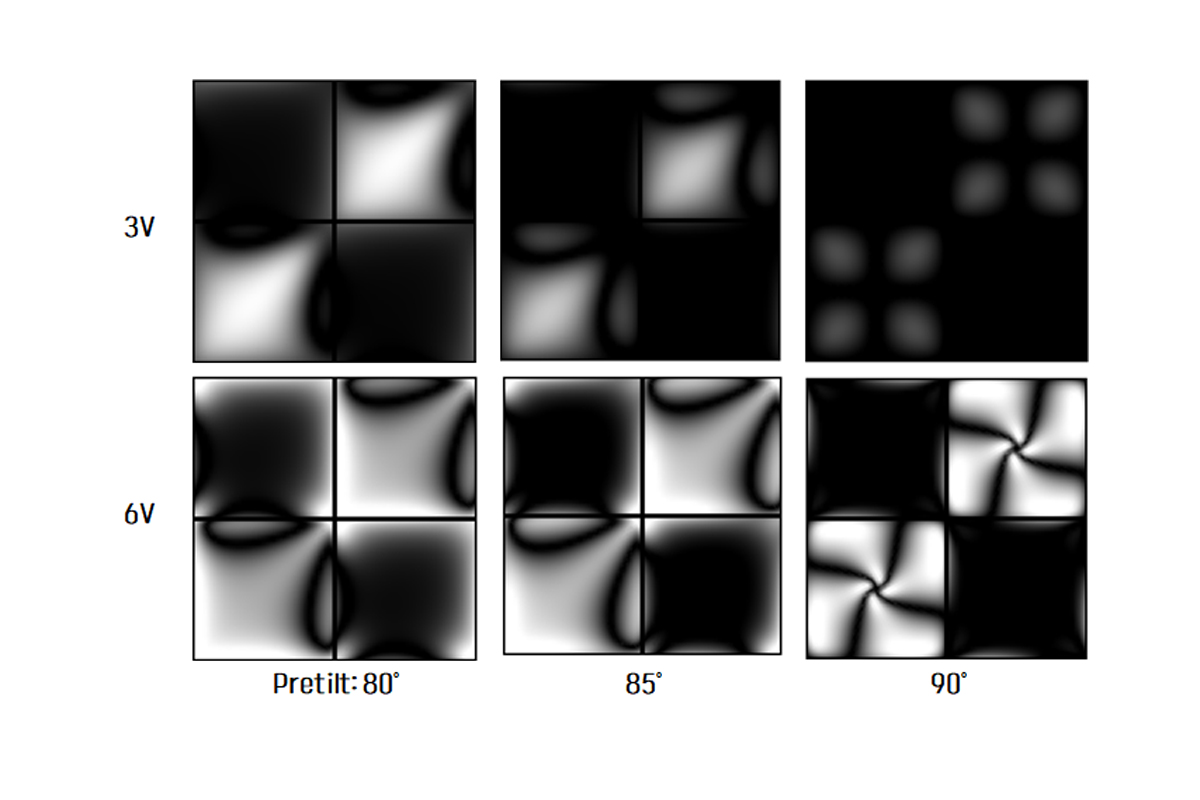

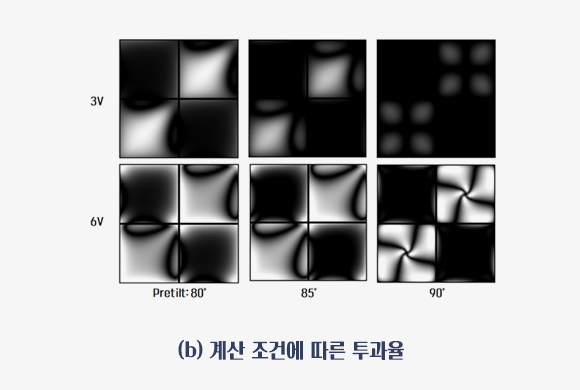

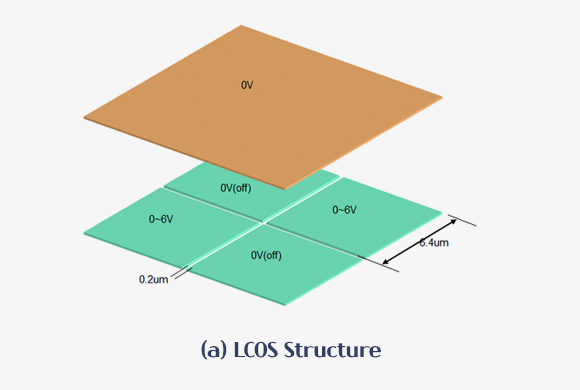

    LCOS 시뮬레이션

    LCOS는 실리콘 웨이퍼를 사용하기 때문에 고해상도의 디스플레이를 구현할 수 있습니다. 반사형의 고해상도 LCOS는 인접 셀과의 전기장 간섭으로 인해
    텍스쳐 패턴(Texture pattern)이 발생합니다. 셀 설계 엔지니어는 투과율 향상을 위하여 최대 투과 효율을 구현할 수 있는 셀 구조를 설계하여야 합니다.

    • #TechWiz LCD 2D  #TechWiz LCD 3D

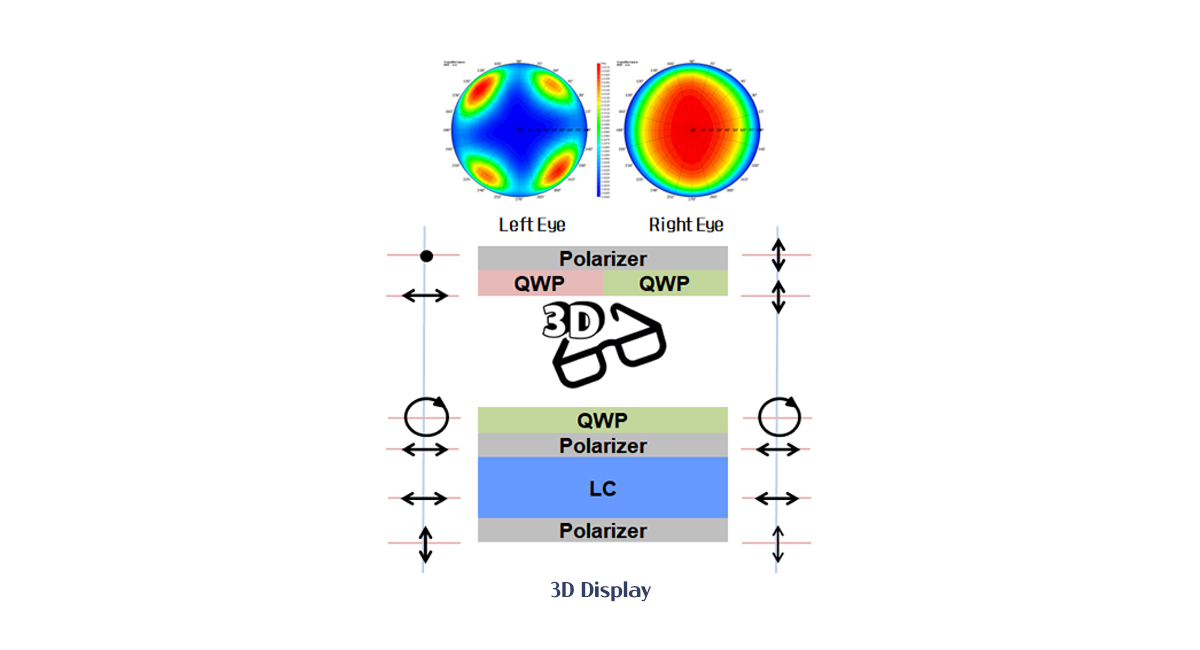

    3D Display 시뮬레이션

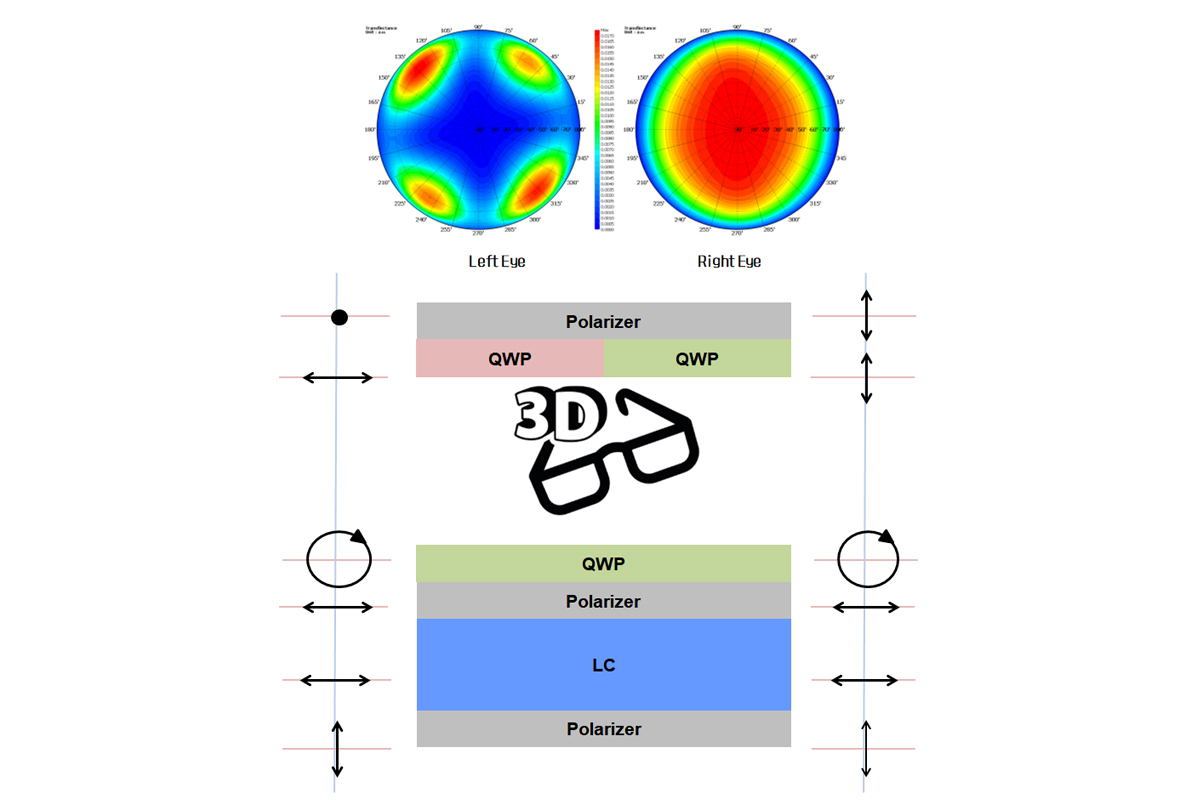

    3D Display는 셔터 글래스 타입과 편광 글래스 타입으로 양분되며 편광 글래스 타입은 TV화면에 좌원/우원 편광 상태 변환 필름을 부착하고 시청자의 편광 안경과 매칭하여 입체감을 느낄 수 있습니다. 3차원 디스플레이는 시청 각도에 따라 크로스톡 현상이 발생할 수 있으므로 이를 극복 할 수 있는 설계가 고려되어야 합니다.

    • #TechWiz LCD 1D

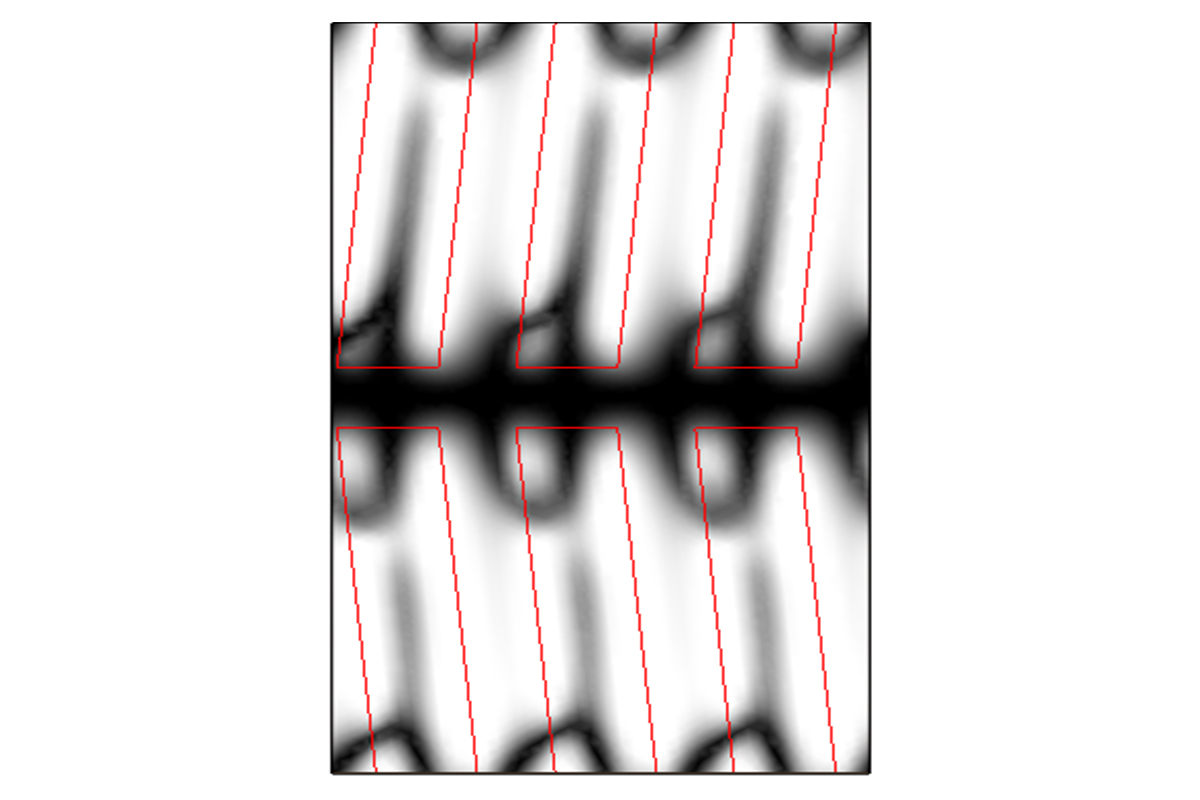

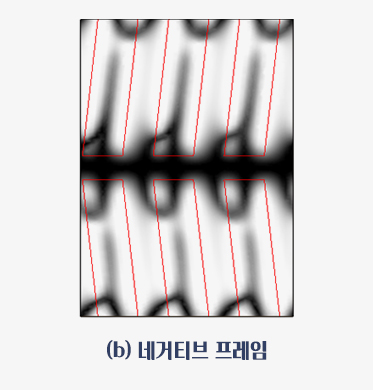

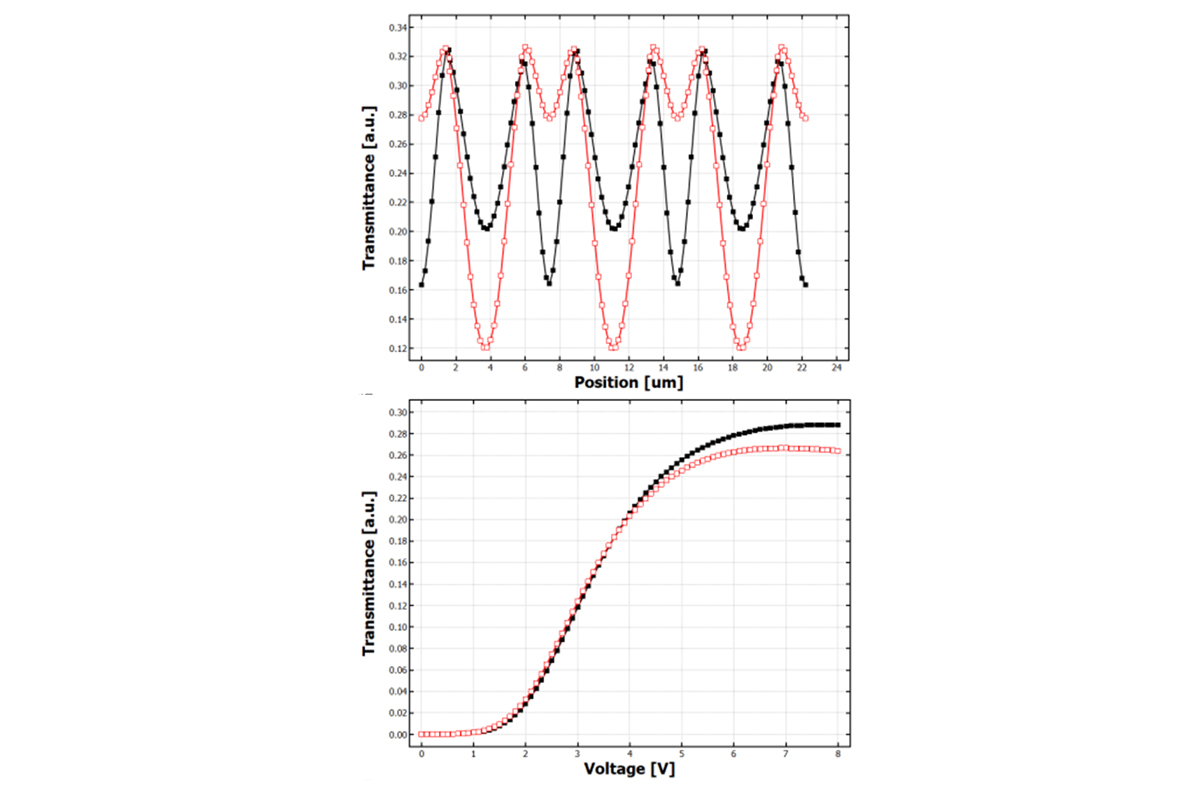

    변전 효과를 고려한 시뮬레이션

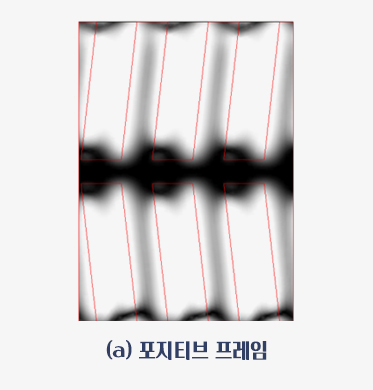

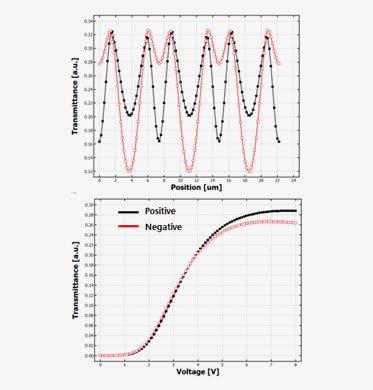

    변전 효과의 영향으로 포지티브 프레임과 네거티브 프레임의 불균일 전압 포텐셜 분포로 잔류 전압과 잔상이 유발됩니다.
    Es, Eb에 따른 시뮬레이션을 통해 패널의 설계와 불량분석을 수행할 수 있습니다.

    • #TechWiz LCD 2D #TechWiz LCD 3D

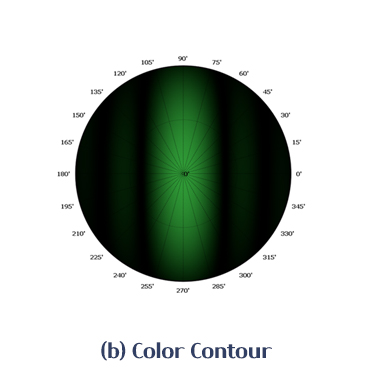

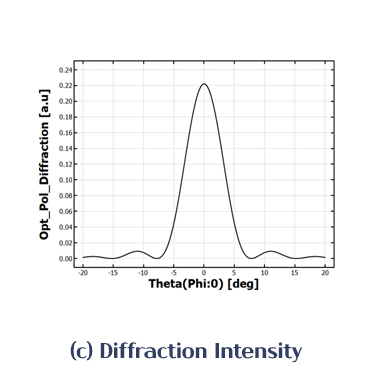

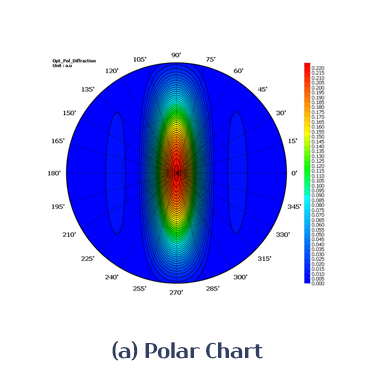

    회절 시뮬레이션

    LCD 패널의 격자 구조에 의해 발생하는 회절 패턴을 해석하는 기능을 제공합니다.
    프라운 호프 근사식(Far-field Equation)을 이용한 방식으로, 격자 매질을 통과한 회절된 빛을 전기장의 합으로 계산합니다.

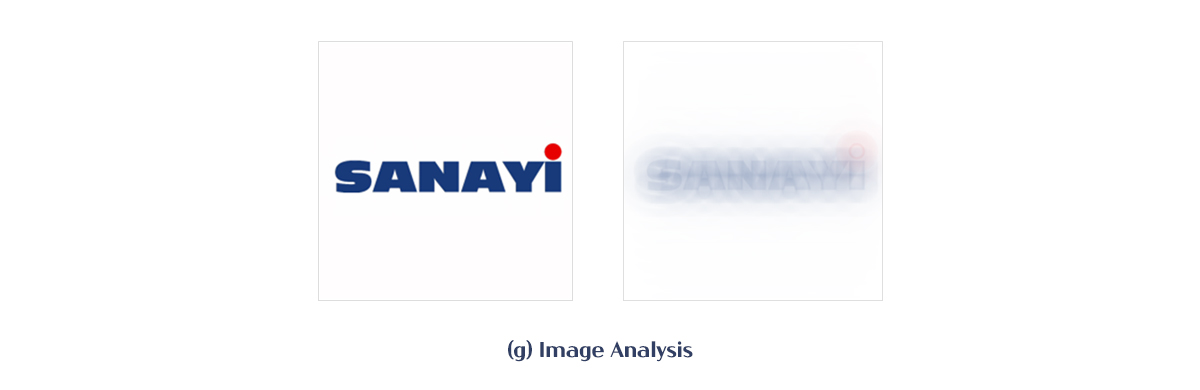

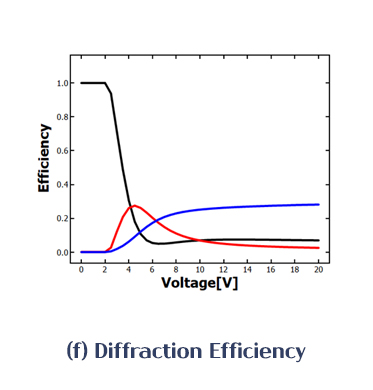

    극좌표 데이터를 통해 회절 효율을 확인하거나 출력된 이미지 파일을 기반으로 회절 효과가 고려된 격자 모델 설계할 수 있습니다.

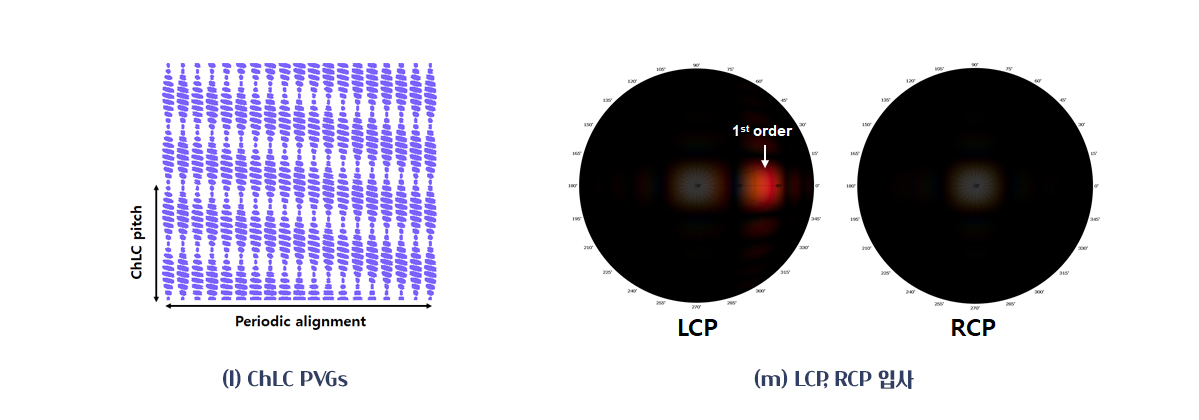

    Polarization Volume Gratings(PVGs) 시뮬레이션을 수행하여 1st order Reflectance를 확인할 수 있습니다.

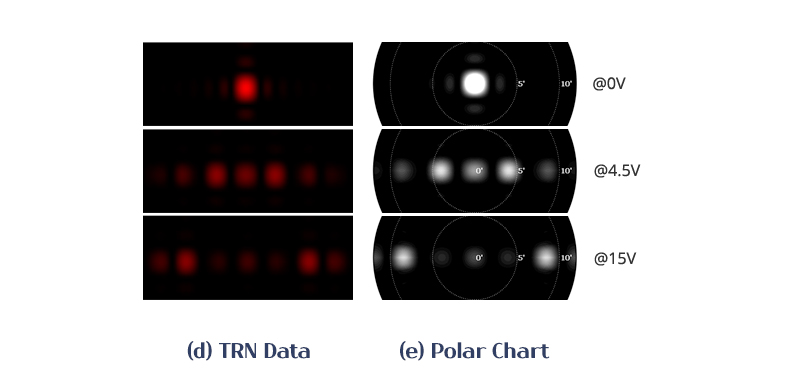

    Slit Simulation
    LC phase grating simulation
    #TechWiz LCD 3D

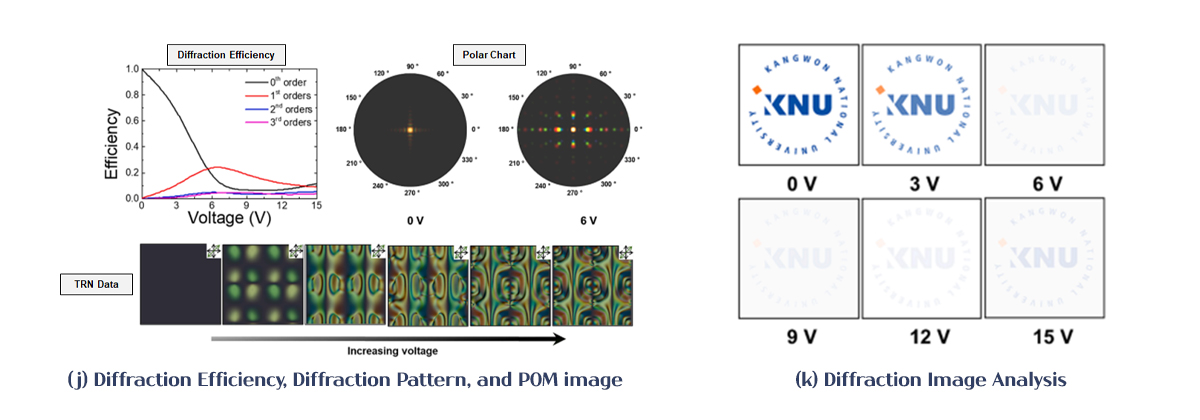

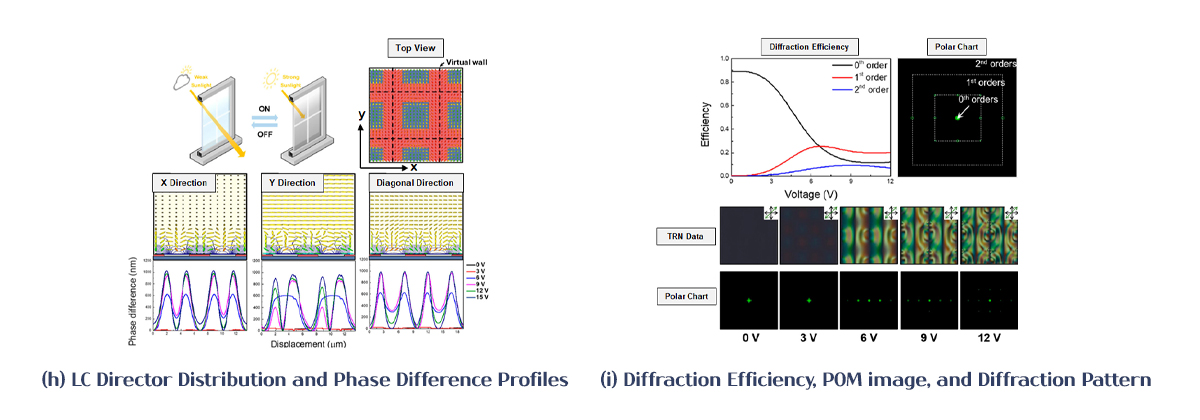

    Smart Window
    [1] C.-H. Han, T.-H. Choi, W.-S. Kim, S.-W. Oh, Diffractive liquid crystal device for privacy
    window with a low operating voltage, J. Inf. Disp. 24 249–254(2023).
    [2] C.-H. Han, S.-W. Oh, A high-haze liquid crystal grating device with asymmetric
    anchoring energies, Displays 81 102581 (2024).
    Polarization Volume Gratings(PVGs)
    #TechWiz LCD 2D, TechWiz LCD 3D

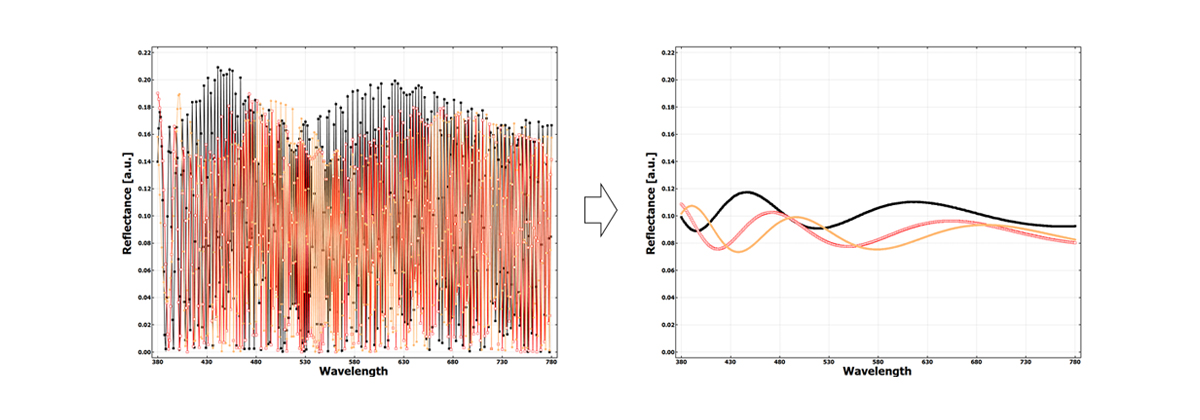

    Incoherent

    Multi-Layer 구조에 두꺼운 층이 포함된 경우, Multi Reflection 계산 시 투과/반사 스펙트럼에서 간섭 무늬가 생성됩니다.
    Incoherent 기능을 사용하면 두꺼운 층에 대한 간섭 무늬가 제거된 결과를 출력할 수 있습니다.

    # TechWiz LCD Series, TechWiz OLED

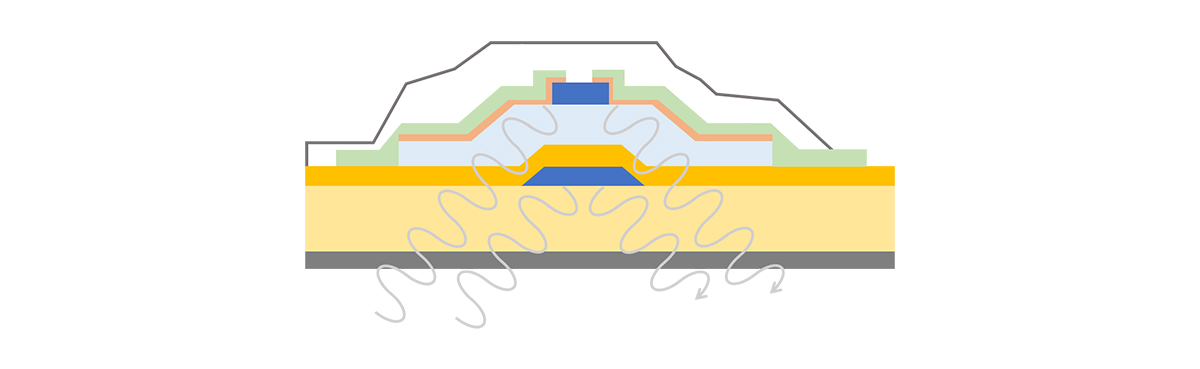

    Bottom Reflection

    LCD 패널은 굴절률이 다른 다층 레이어로 구성되어 있습니다. BLU로부터 입사된 빛에 의해 레이어 간의 Multi Reflection이 발생합니다.
    Berreman Optic 솔버의 Reflection(Bottom Side) 기능을 이용하여 투과 방향에 대한 Multi Reflection 결과를 효과적으로 해석할 수 있습니다.

    #TechWiz LCD 1D #TechWiz LCD 3D
