Application TechWiz 제품군과 TX 제품군은 디스플레이 산업 전반에 걸쳐 다양한 해석 분야에 활용되고 있습니다.

    3D 메쉬 생성

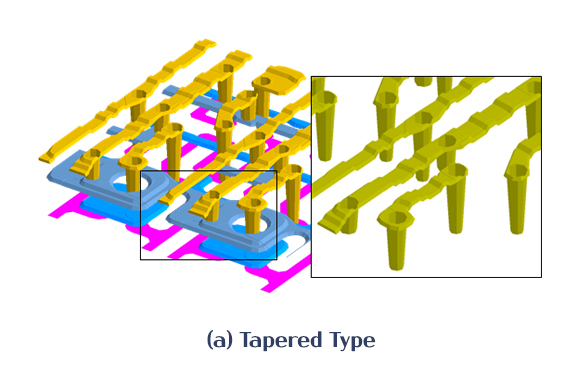

    메쉬 타입 (Tapered와 Manhattan)

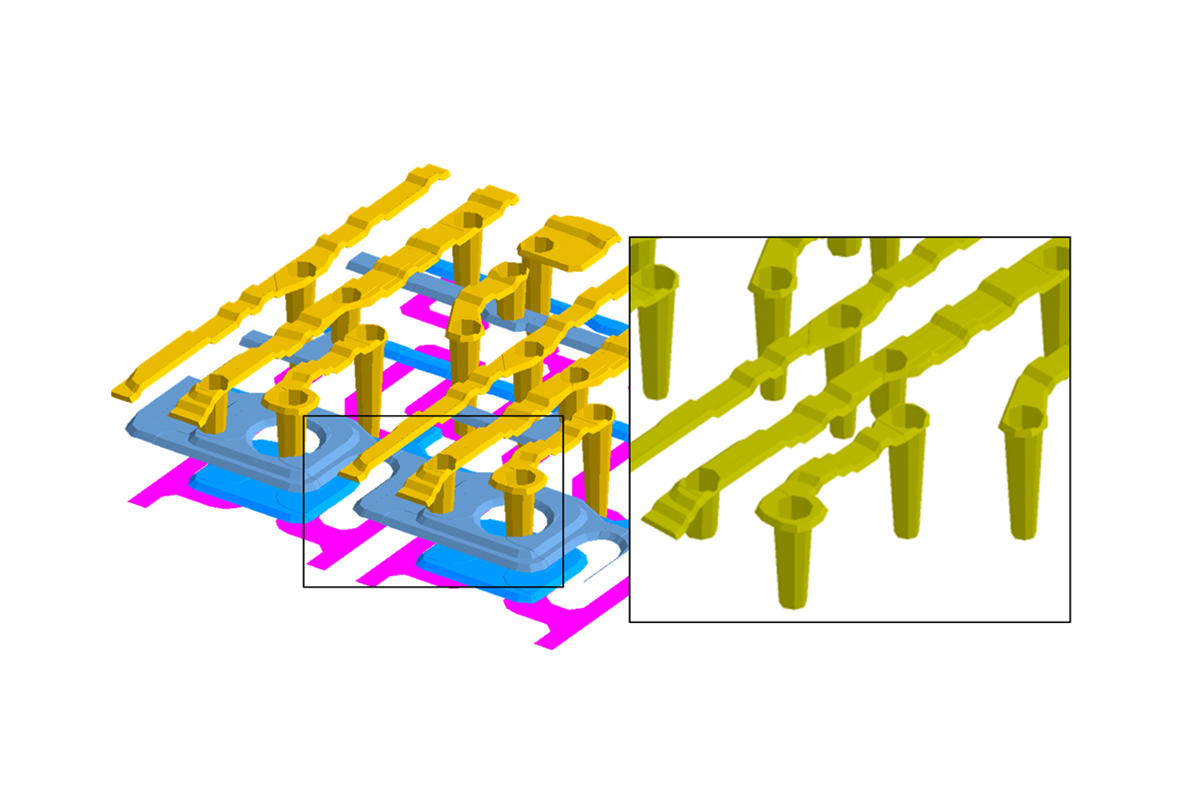

    TSolidX는 두 가지 구조 생성 모델을 제공합니다. Tapered Type은 경사각과 측면 형상 설정이 가능하여 실제와 동일한 구조를 생성할 수 있습니다.

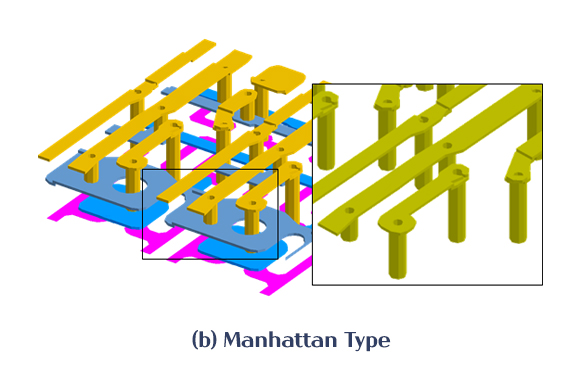

    Manhattan Type은 Conformal 형태의 직각 구조이며 3차원 구조의 노드 개수가 감소되어 효율적인 해석을 수행할 수 있는 3차원 구조를 제공합니다.

    • #TSolidX #TRCX

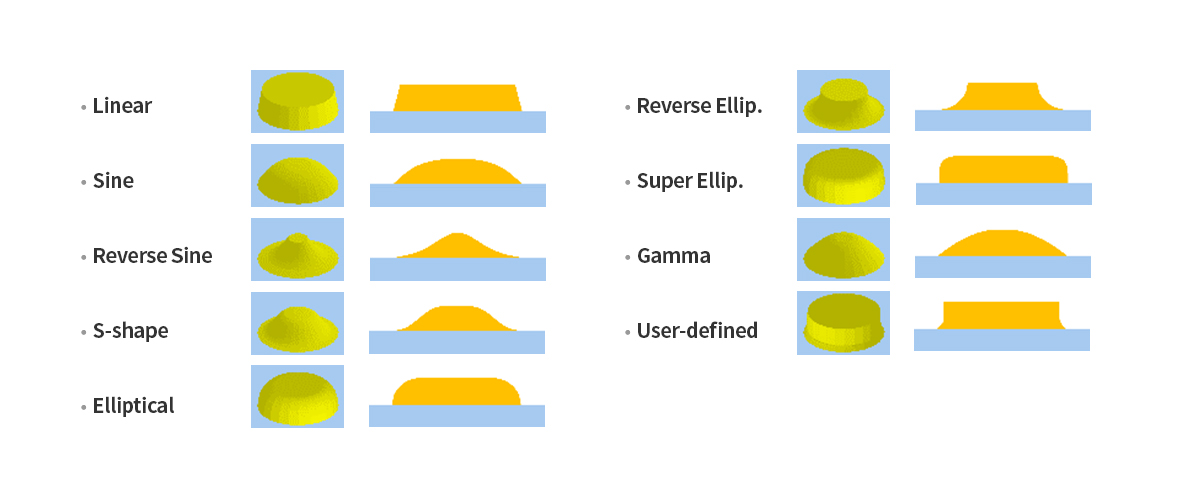

    Taper Model

    사용자가 원하는 형태의 3차원 구조 생성을 위해 다양한 Taper Model을 제공합니다. Taper Width 또는 Taper Angle을 입력하여 구조 형상을 정의할 수 있습니다.

    • #TSolidX #TRCX #TDeformX

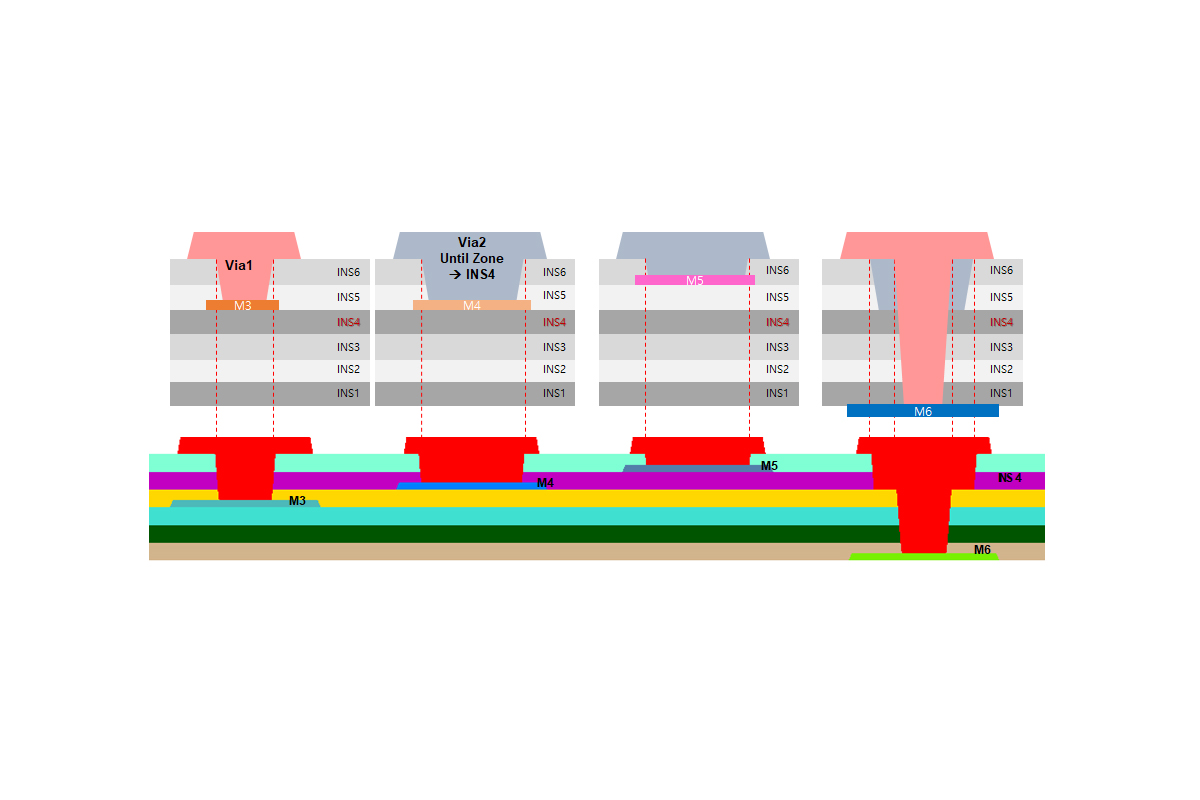

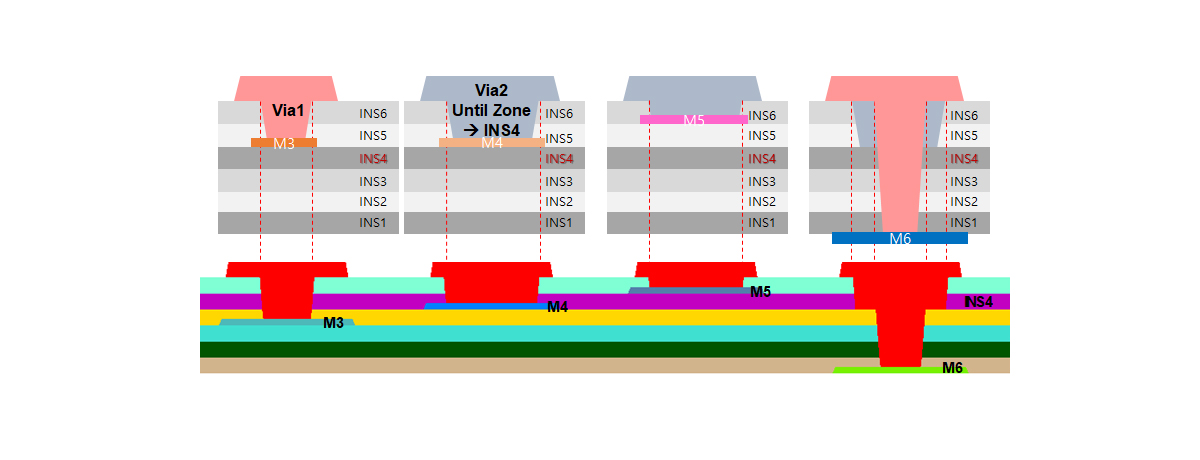

    Etching 공정 시뮬레이션

    Unselective Etch와 Until Zone 기능을 사용하여 실제 Etching 공정과 동일한 형상을 재현할 수 있습니다.
    Unselective Etch가 적용된 레이어부터 Etch Stopper 바로 직전 레이어까지 식각 공정이 진행됩니다.
    Until Zone은 Until Zone으로 지정한 레이어까지 식각 공정이 진행됩니다. 이 경우에는 Etch Stopper로 지정된 레이어가 있더라도 무시된 채 식각 공정이 적용됩니다.

    • #TSolidX #TRCX #TDeformX

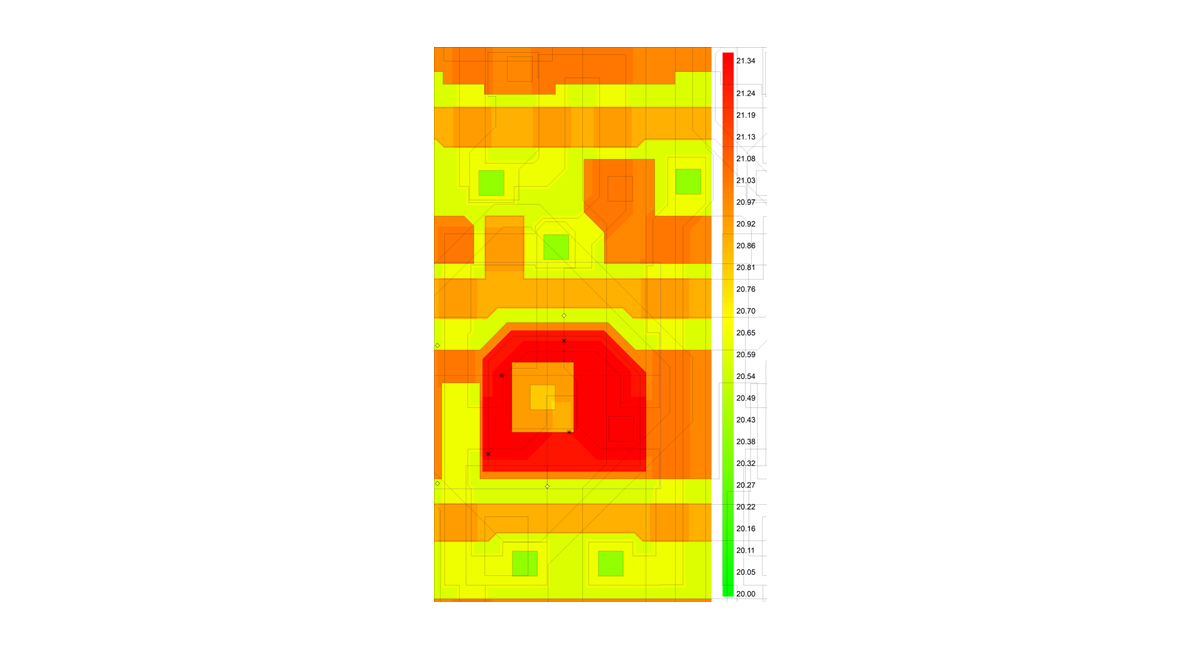

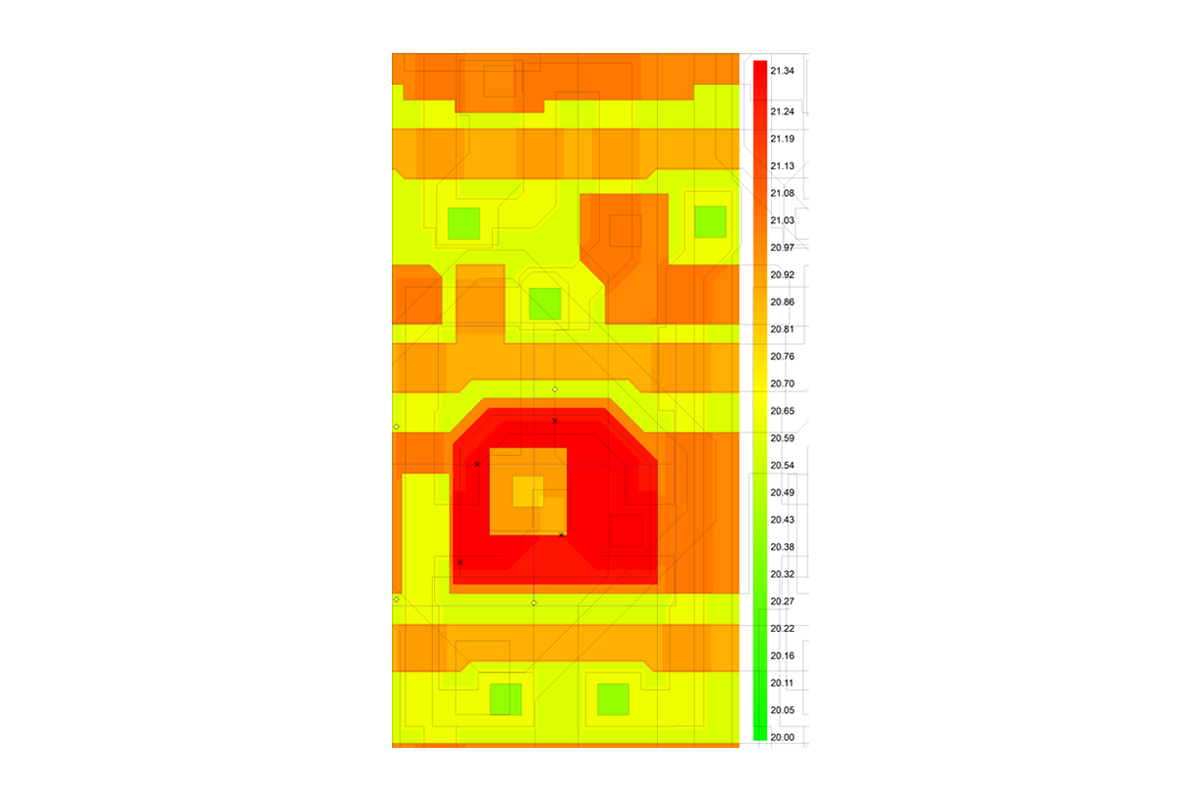

    Colorize Image

    생성된 3차원 구조에서 Reference 레이어와 Target 레이어를 지정하여 최소, 최대 단차 위치를 확인하고 색도화된 이미지를 저장할 수 있습니다.

    • #TSolidX

    CAx 포맷 파일 제공

    산업 전반에 걸친 컴퓨터를 사용한 설계와 분석을 정확하게 수행하기 위해서는 3차원 구조 생성이 반드시 필요합니다. TSolidX는 반도체 적층 공정을 기반으로 3차원 구조를 쉽고 빠르게 생성합니다. 다양한 해석 분야에서 활용 가능하도록 3가지 형태(Solid Model, 3D Triangular Mesh, 3D Tetrahedral Mesh)의 데이터를 제공합니다.

    • Solid Model
      1. STEP AP214, AP203 (.stp)
      2. IGES 5.3 (.igs)

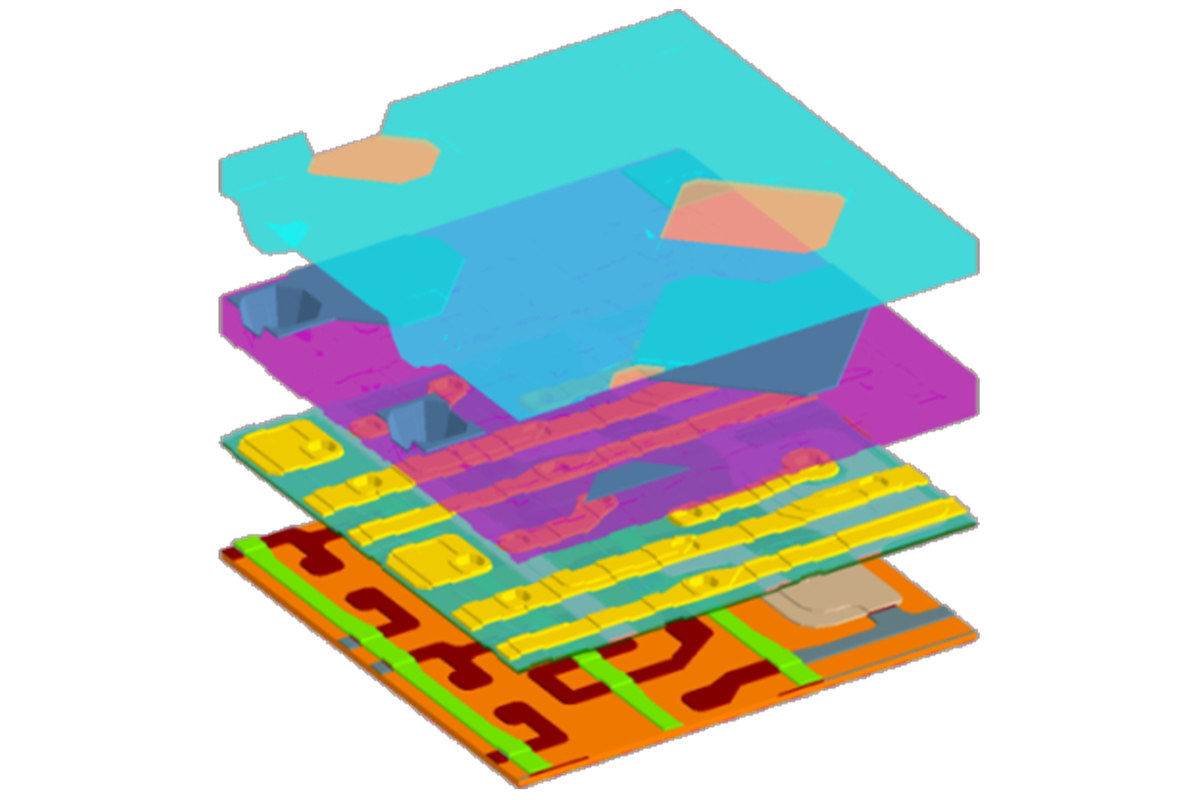

      OLED Pixel

    • 3D Triangular Mesh
      1. STL (.stl)
      2. Stanford Triangle (.ply)
      3. NASTRAN (.bdf)
      4. Alias/Wavefront (.obj)
      5. AutoCAD DXF (.dxf)
      6. Gmsh (.msh)
      7. Abaqus Input (.inp)

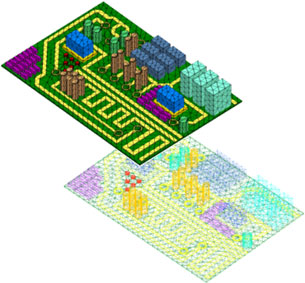

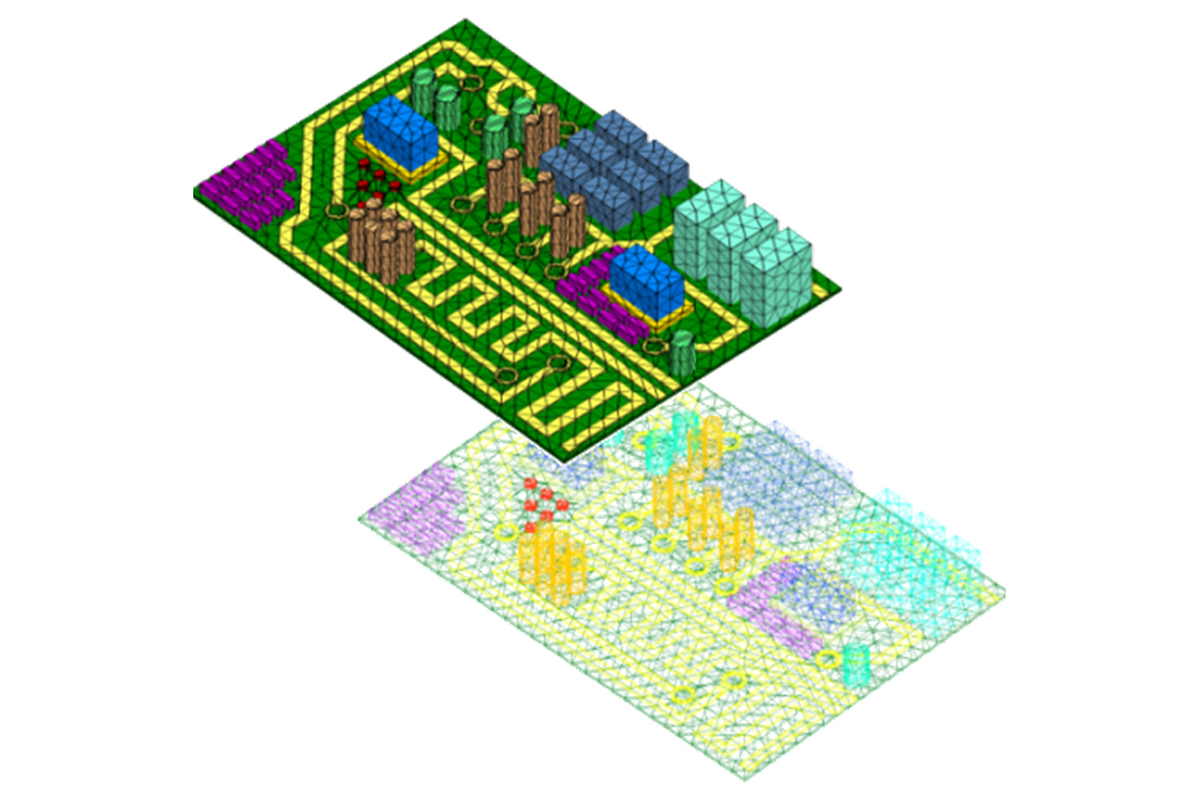

      PCB Substrate

    • 3D Tetrahedral Mesh
      1. NASTRAN (.bdf)
      2. ANSYS (.ans)
      3. Gmsh (.msh)
      4. Abaqus Input (.inp)

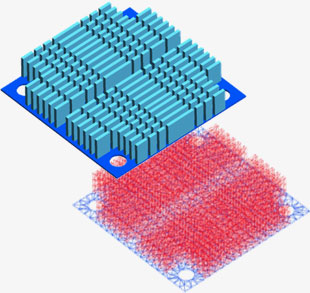

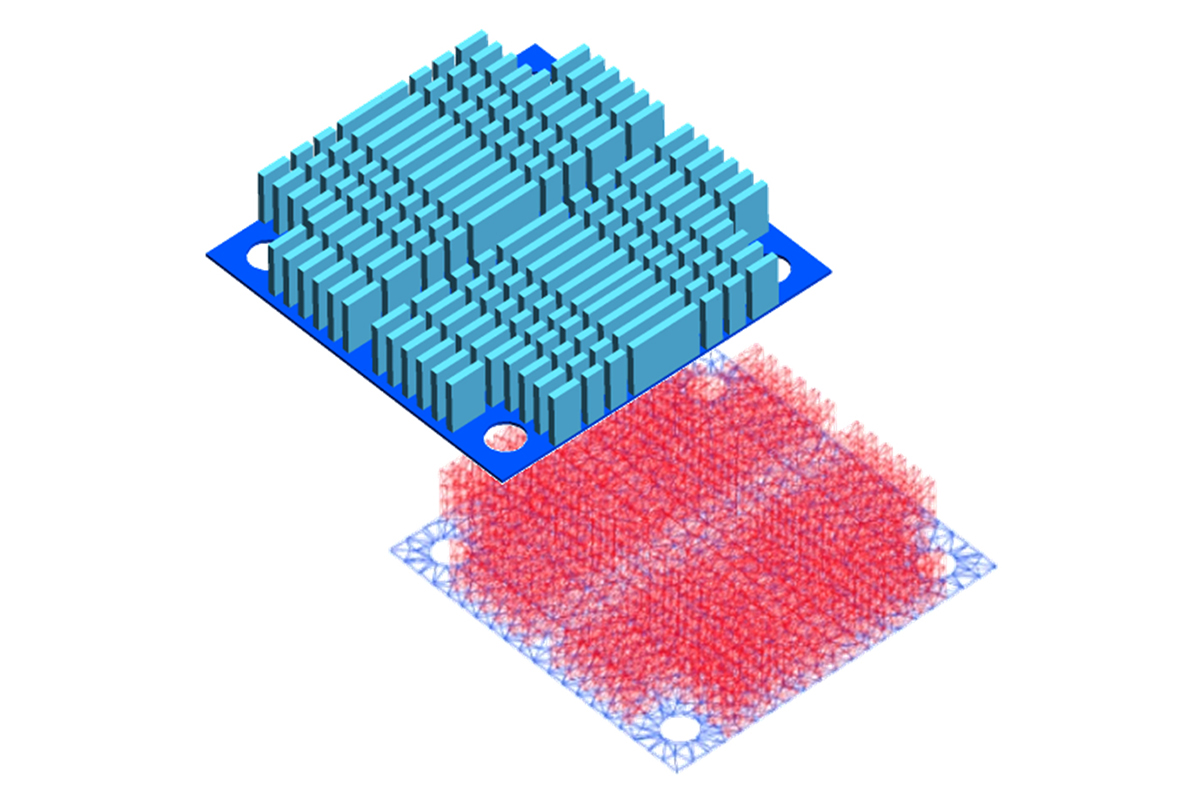

      Heat Sink

    #TSolidX
