Application TechWiz 제품군과 TX 제품군은 디스플레이 산업 전반에 걸쳐 다양한 해석 분야에 활용되고 있습니다.

    OLED 응용

    OLED Capacitance 계산

    보상회로와 전류 구동 방식을 사용하는 OLED 셀의 전기적 특성인 정전용량의 계산은 회로 설계의 중요한 인자입니다.
    액정 디스플레이에 비해 복잡한 다층 구조를 가지며 정전용량 계산시 고려해야 할 전극의 수도 많습니다.

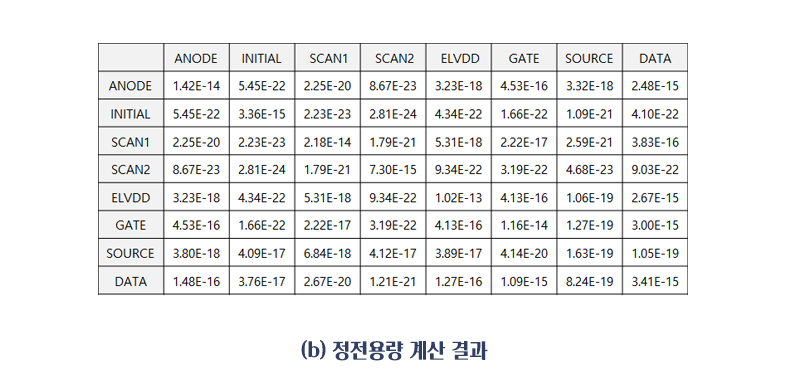

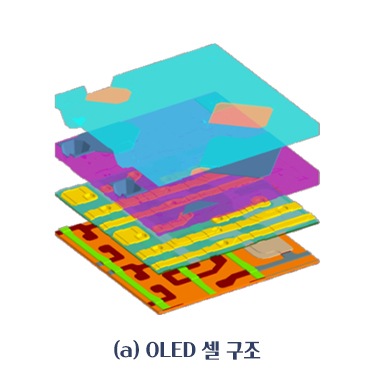

    TRCX를 통해 실제와 동일한 3차원 OLED 구조 생성과 빠르고 정확한 계산 결과를 얻을 수 있습니다.

    도핑 시뮬레이션

    LTPS 제조 공정에서 Gate 마스크를 self-aligned 마스크로 활용하여 Active 층에 이온 도핑을 진행합니다.
    TRCX에서는 제조 공정과 동일하게 이온 도핑을 통한 Active 층의 전극화를 진행하여 정전용량을 계산합니다.

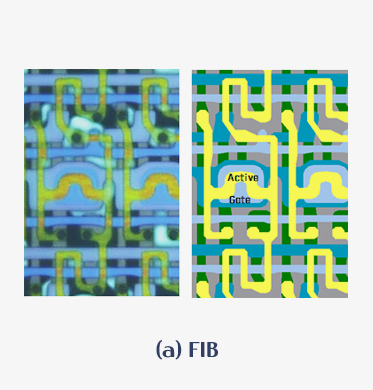

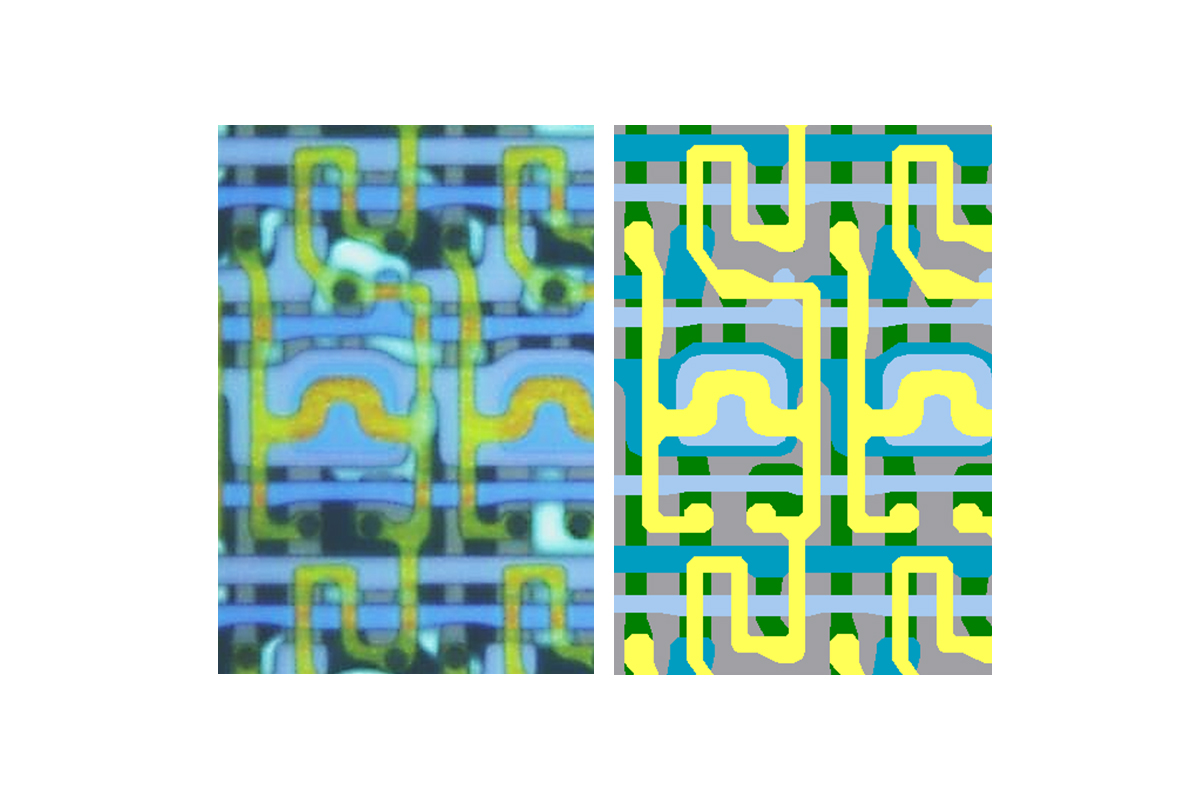

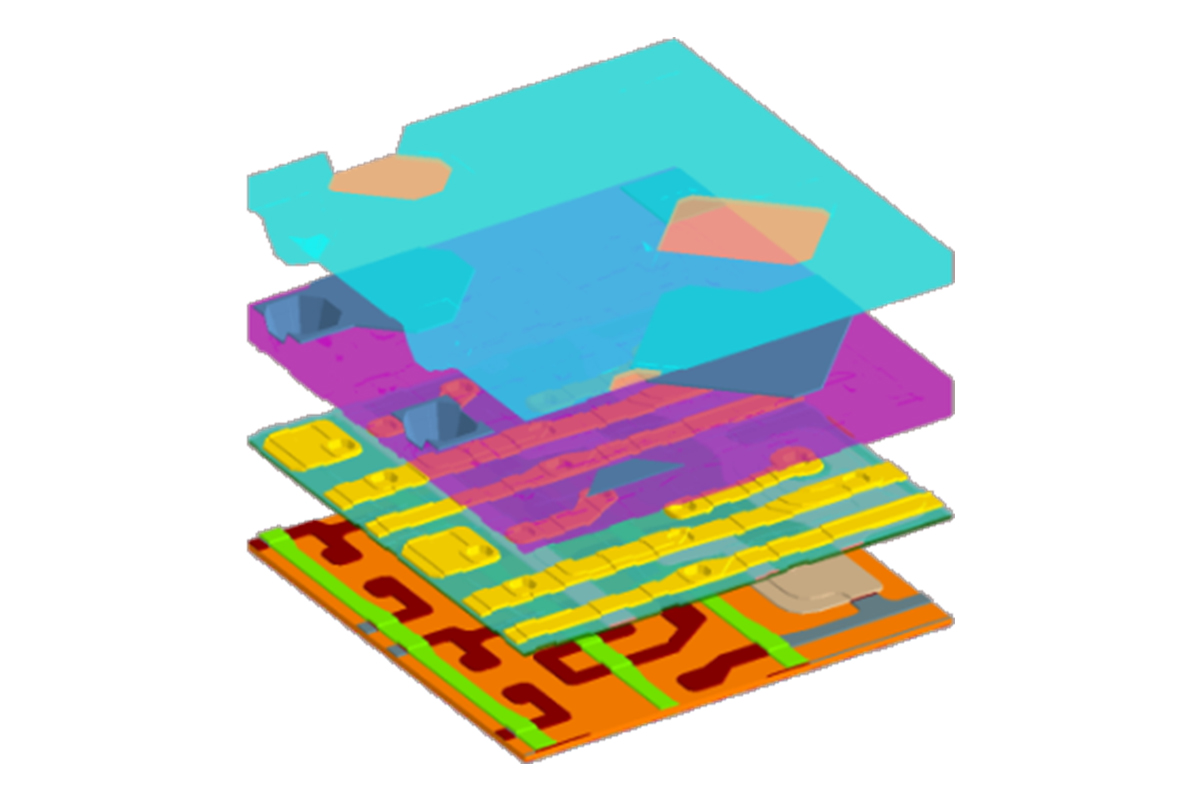

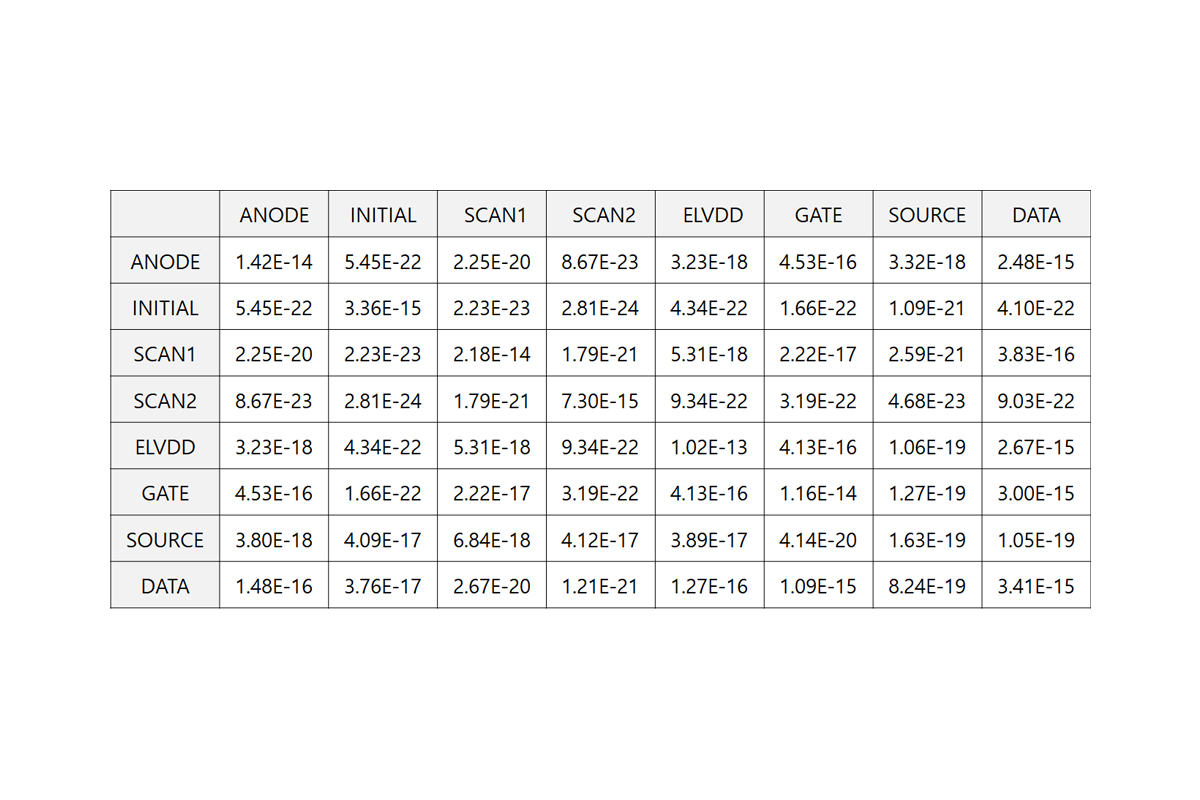

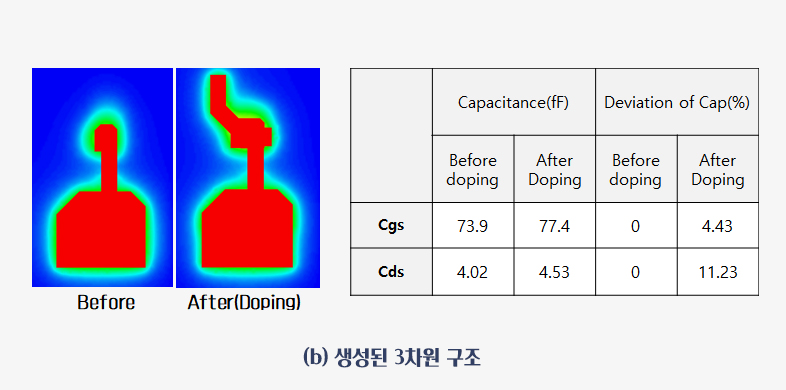

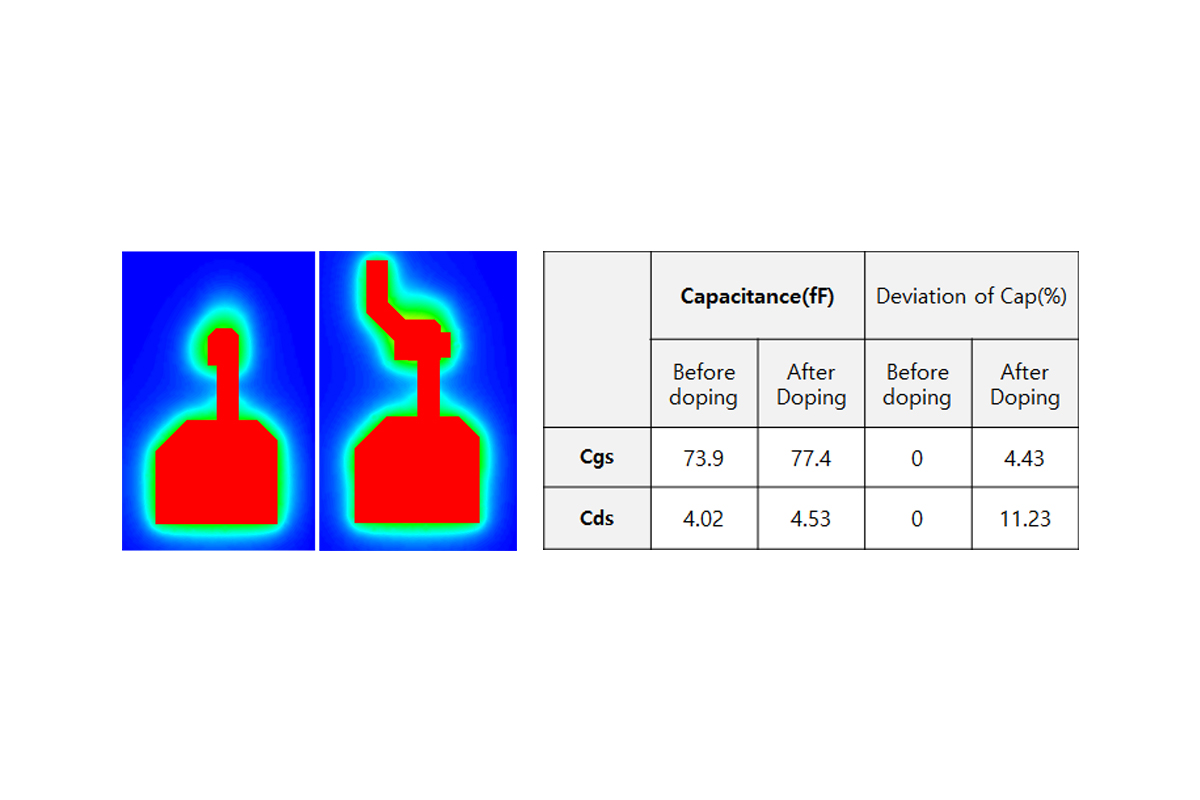

    아래 그림은 실제와 동일한 구조로 생성한 OLED 구조와 도핑에 의해 전극화된 Active 층에 따른 포텐셜 분포 및 정전용량 계산 결과를 보여주고 있습니다.

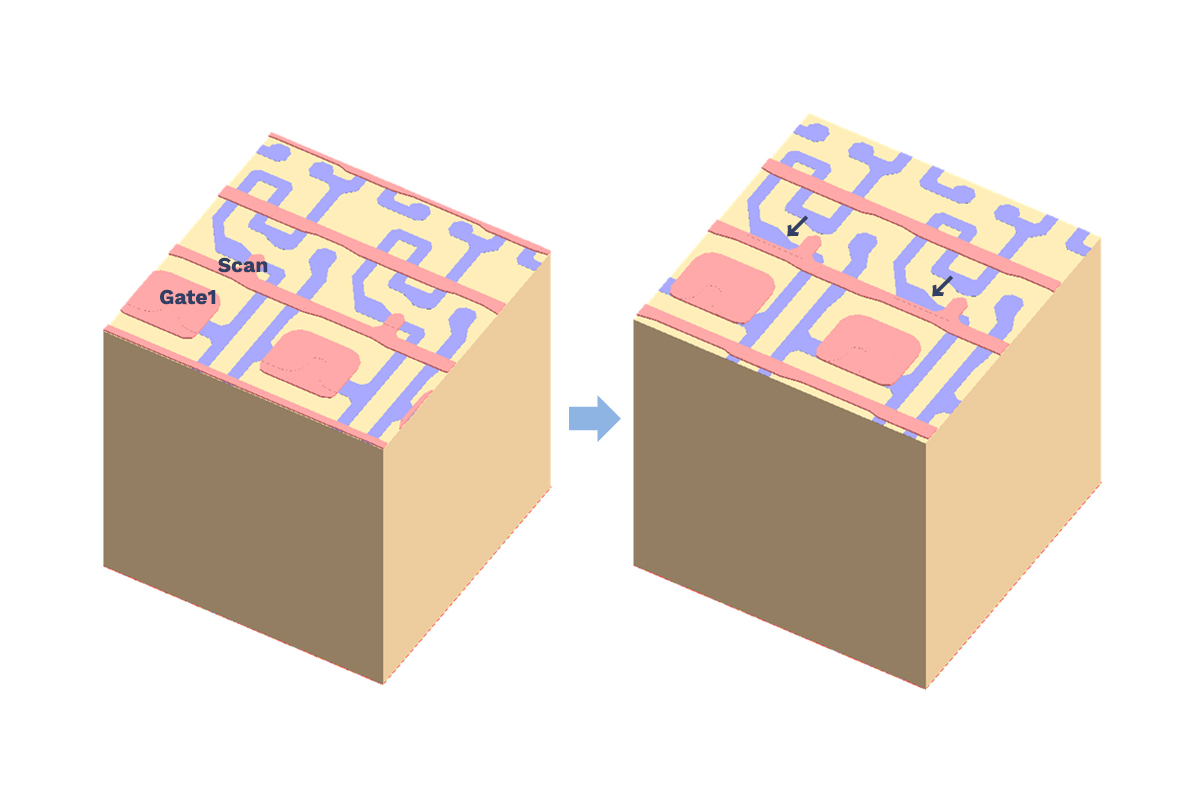

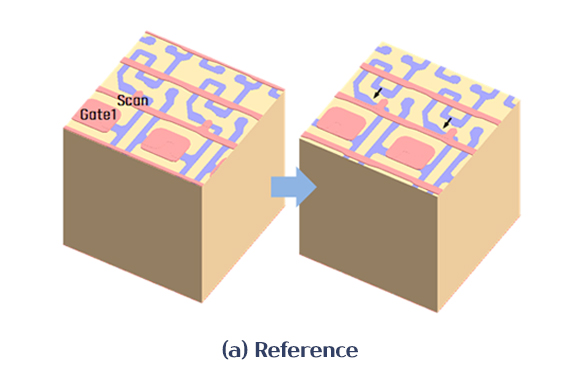

    공정 편차 해석

    디스플레이 패널 제조 과정에서 발생하는 공정 편차는 불량을 유발하거나 화질의 불균형을 초래합니다. 공정 편차에 의한 TFT 소자의 기생 정전용량 성분 분석이

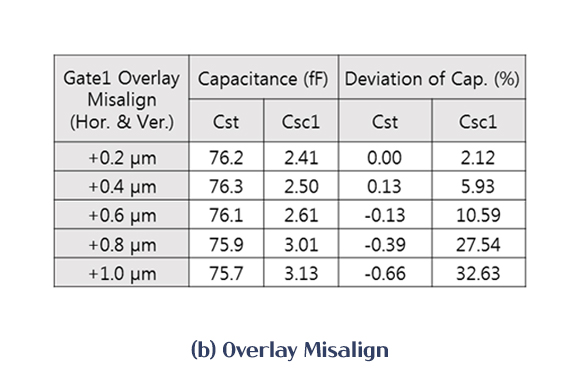

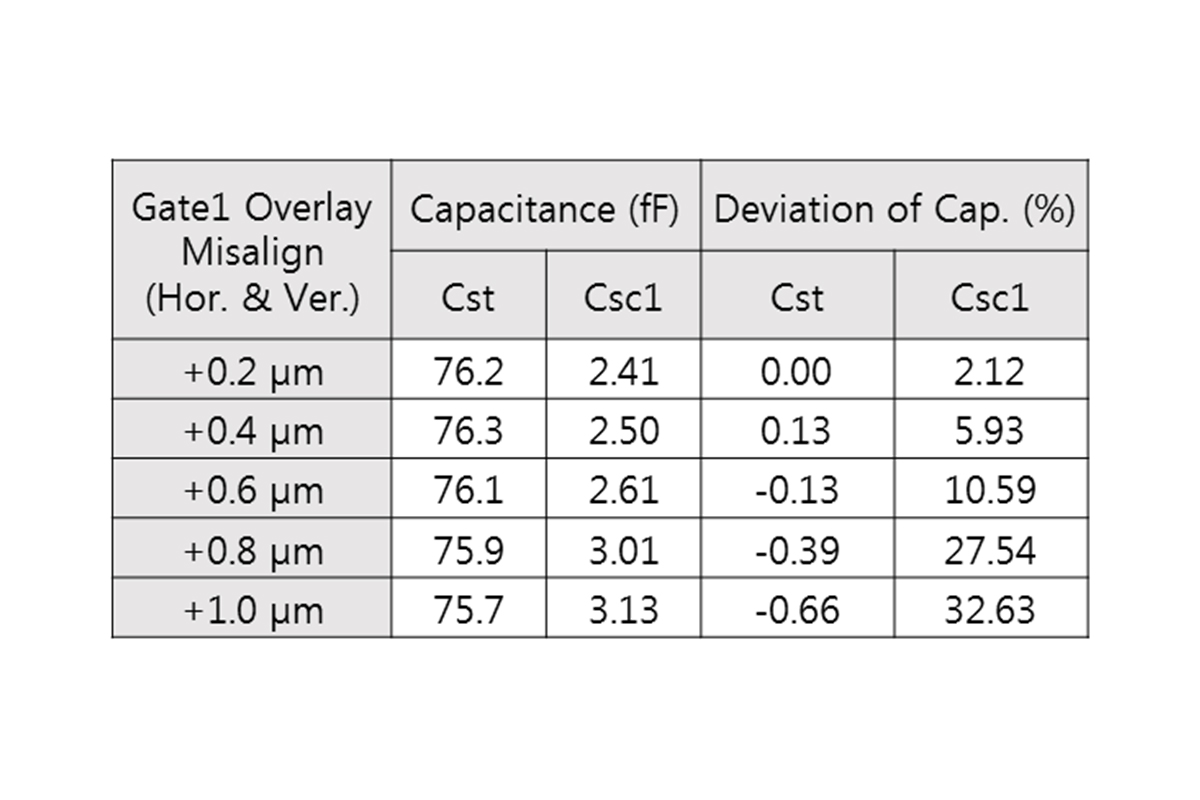

    중요한 이유이기도 합니다. 공정 중에 발생할 수 있는 CD 편차, 마스크의 이동, 구조물의 두께 변화 등에 따른 영향을 분석하기 위하여
    분산 컴퓨팅 환경에서 일괄 시뮬레이션 수행 및 통합 결과 데이터를 제공합니다.

    반복 구조 시뮬레이션

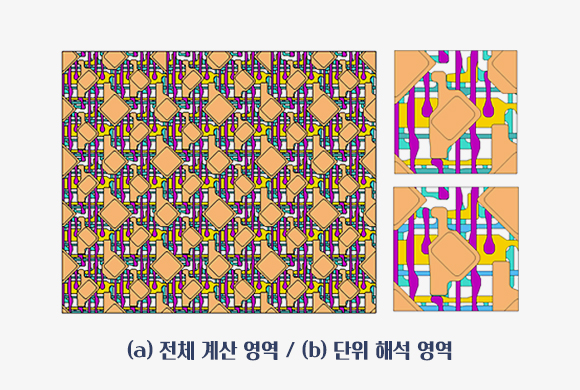

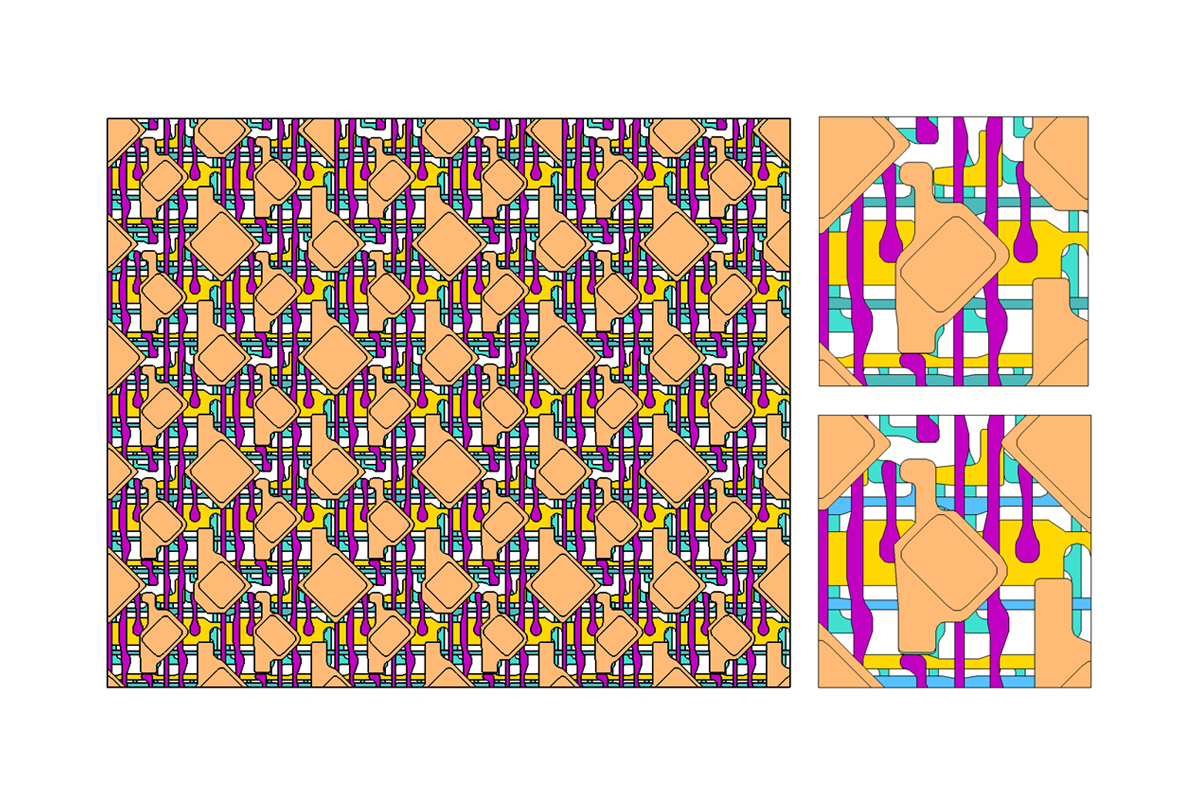

    반복되는 TFT 구조를 가지는 OLED 패널의 mxn 영역에 대한 정전용량의 계산에 있어서 반복 구조의 단위 분석 후 확대 해석하는 방법으로 컴퓨터 메모리 사용량과 계산 시간을 감소시킬 수 있습니다. 정전용량의 정확한 해석을 위해서는 주변 전극에 의해 왜곡되는 전기장의 영향도 고려해야 합니다.

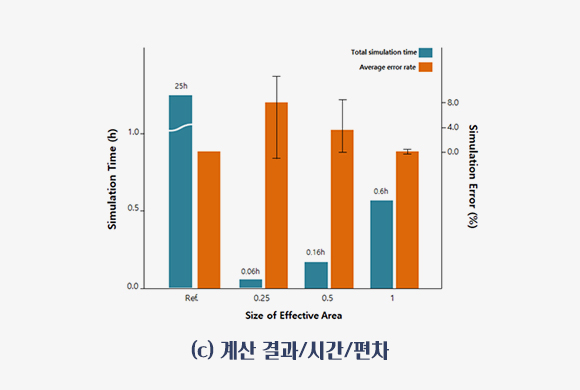

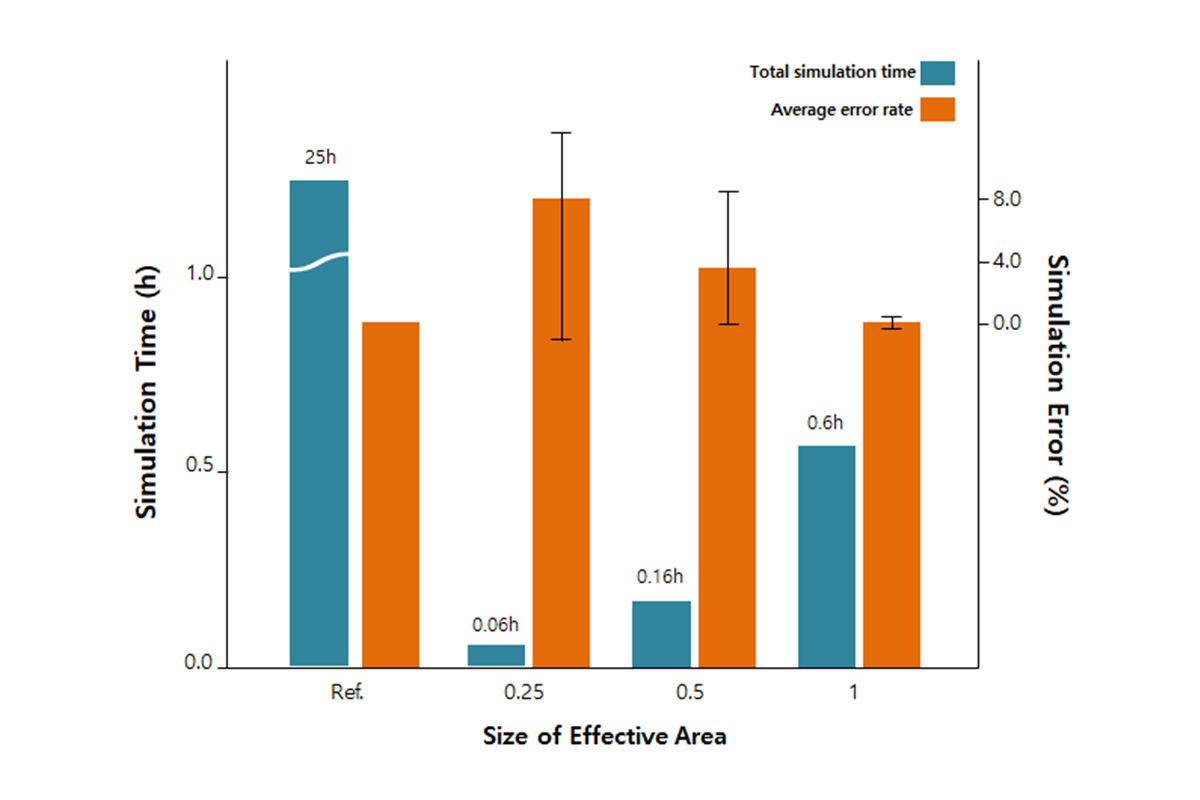

    전체 영역 계산 결과와 유효 계산 영역에 따른 계산 결과와 시간을 확인할 수 있습니다.

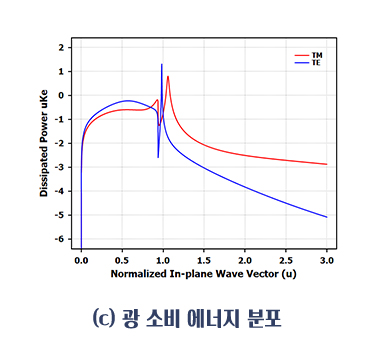

    OLED 시뮬레이션 (발광 효율)

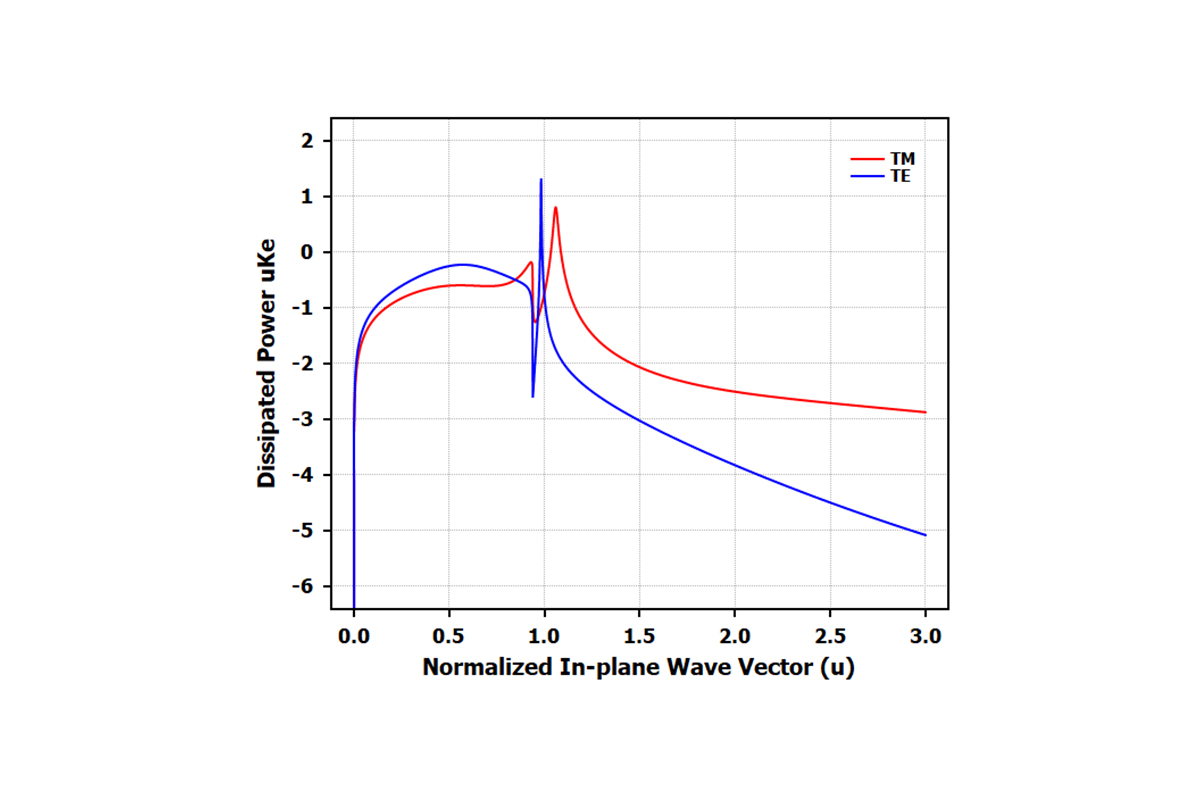

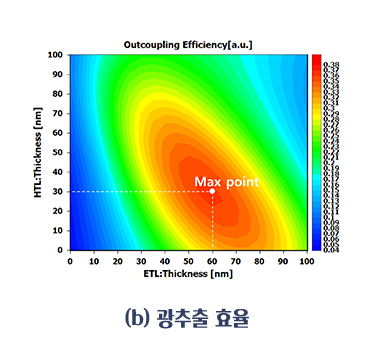

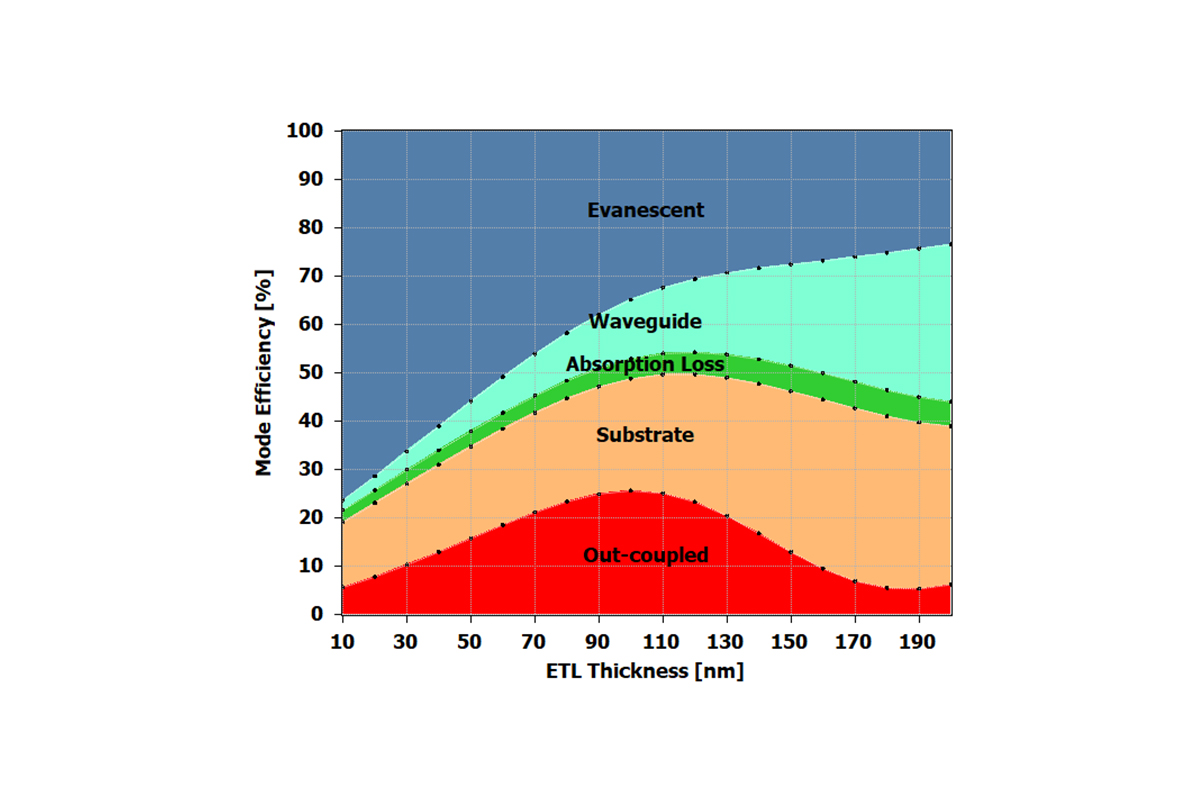

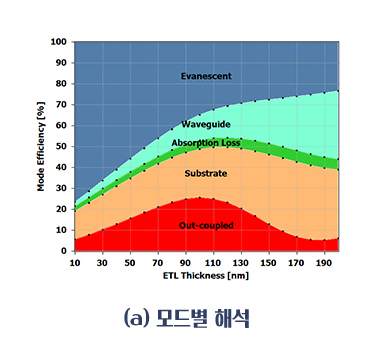

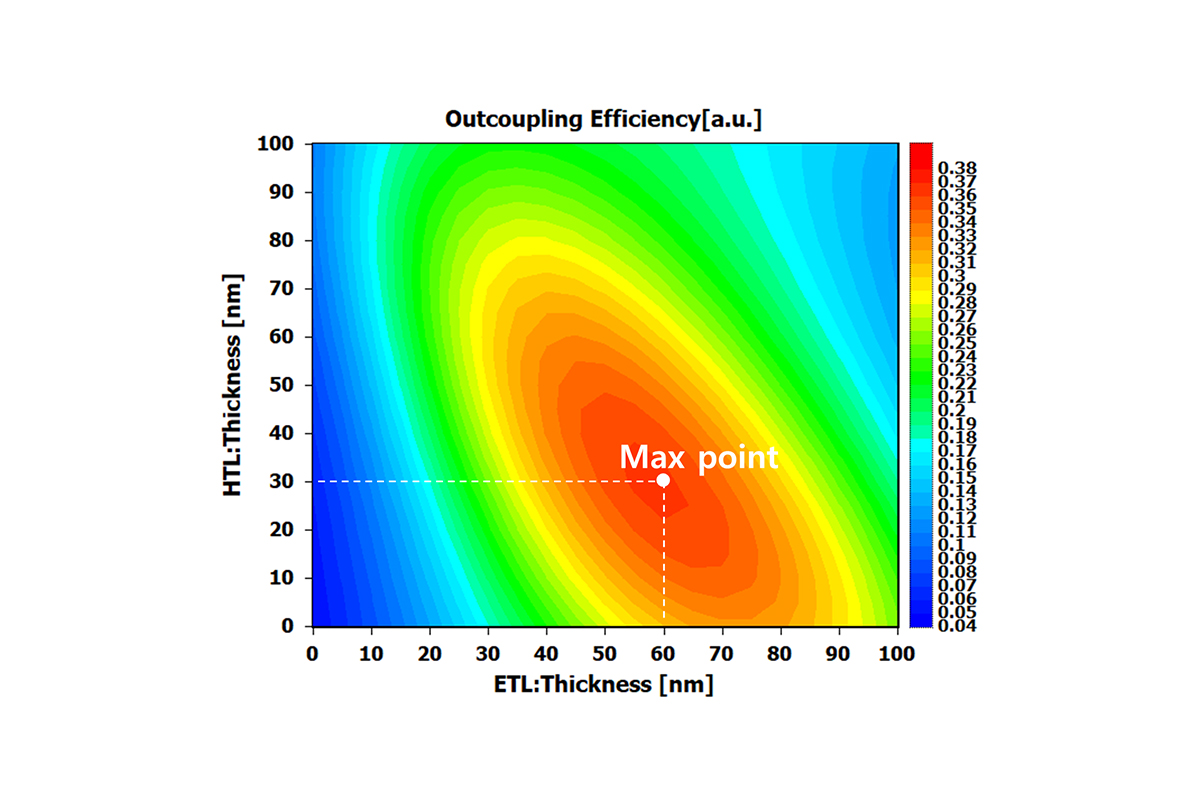

    OLED 소자의 재료와 적층 구조에 따라 발생하는 미세공진 효과(micro-cavity)를 고려한 모드별 해석(modal analysis)과 광추출 효율(outcoupling efficiency),
    광 소비 에너지 분포(dissipated power)의 해석 결과를 레이어의 두께와 파장별로 확인할 수 있습니다.

    • #TechWiz OLED

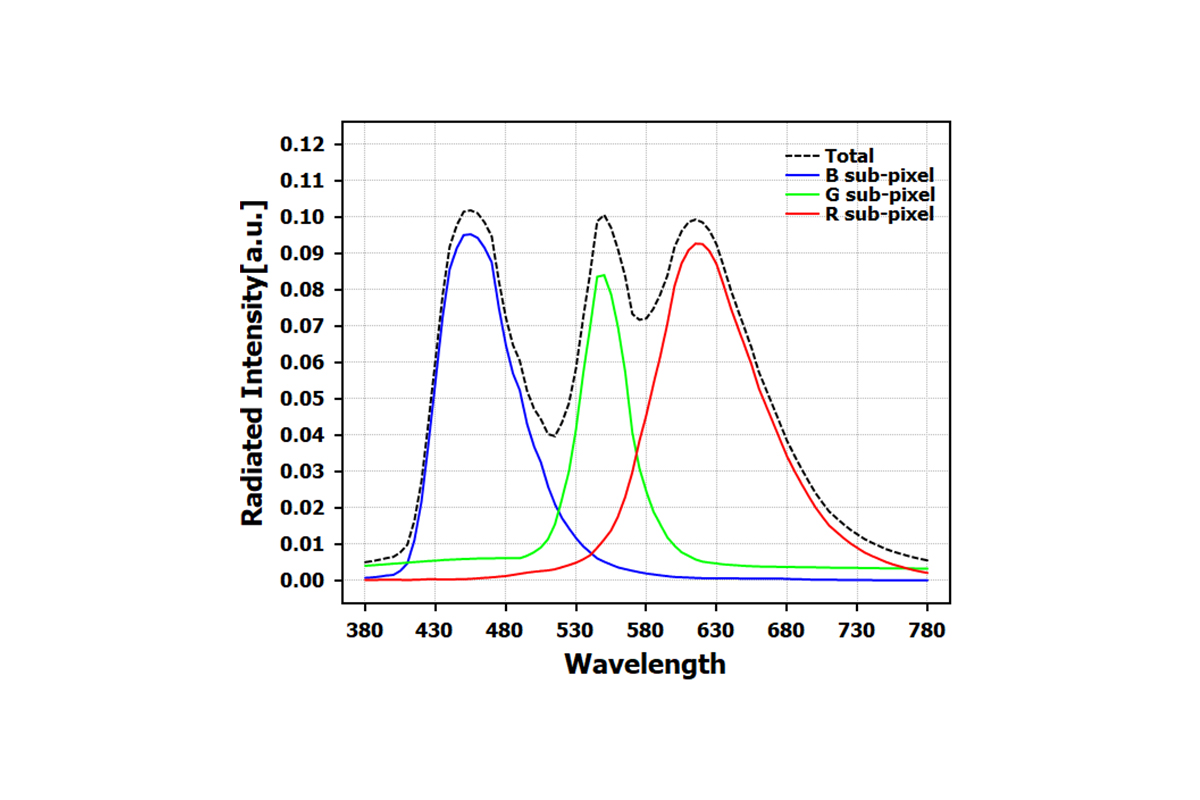

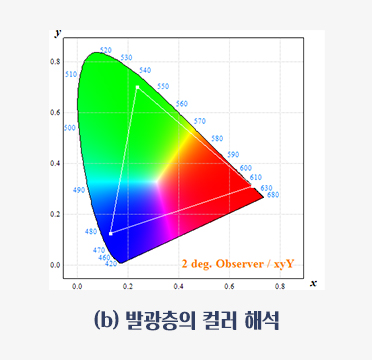

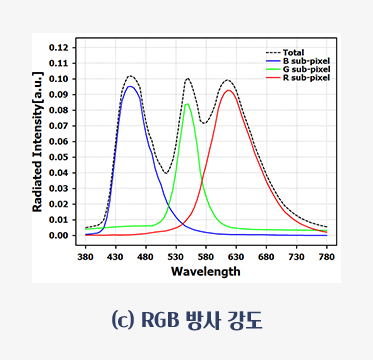

    OLED 시뮬레이션 (RGB 셀 특성)

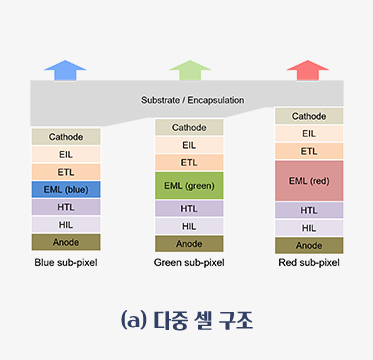

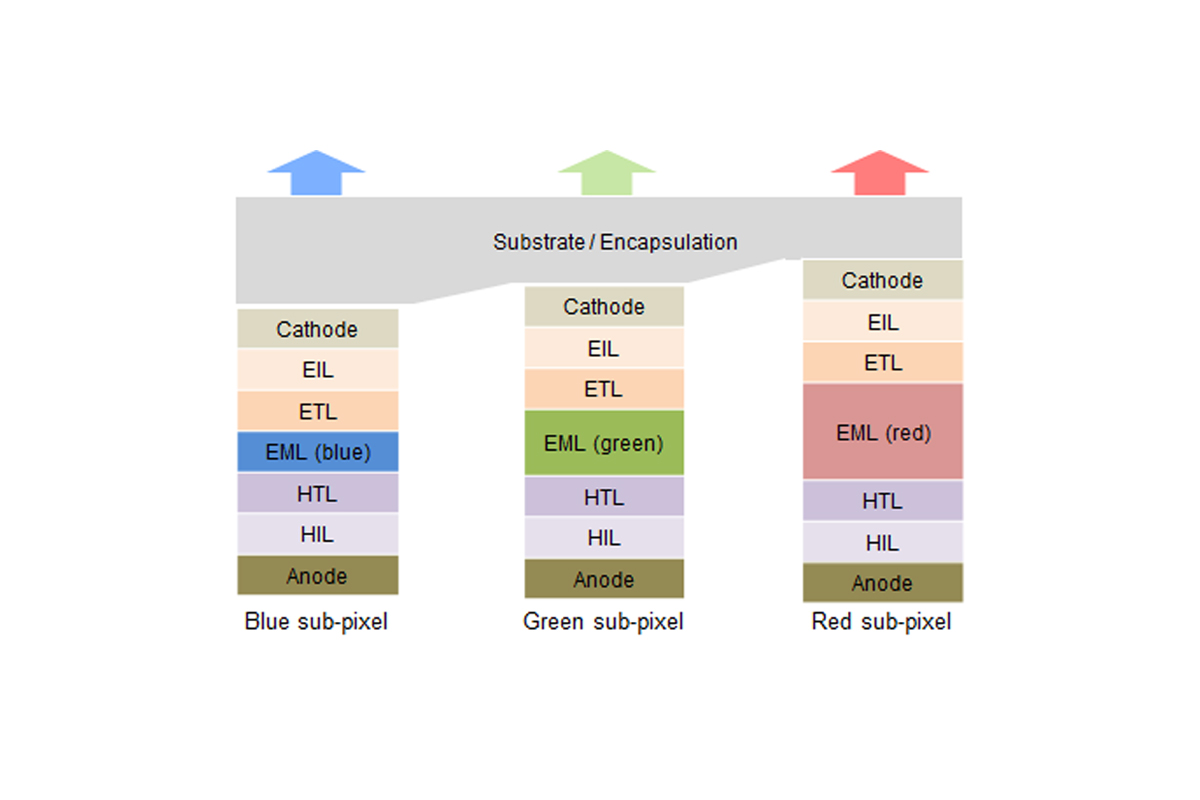

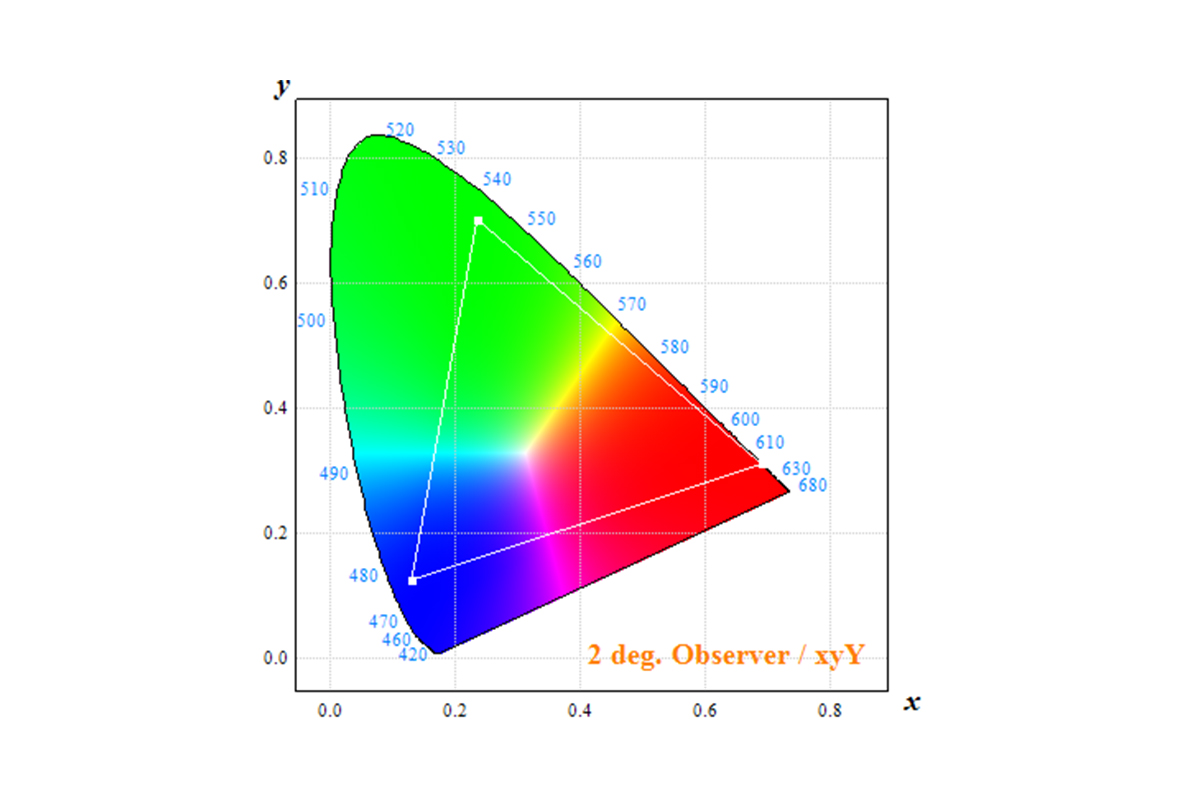

    미세공진 구조의 OLED 소자에서 RGB 셀의 최적의 광효율을 설계하기 위해서는 서로 다른 구조가 사용됩니다.
    정확한 소자 설계를 위해서는 서브셀의 연구와 함께 다중 셀의 특성 파악도 중요합니다.
    TechWiz OLED는 최적의 고효율 RGB OLED 소자의 설계를 위해서 다중 셀 해석 기능을 제공하고 있습니다.

    • #TechWiz OLED

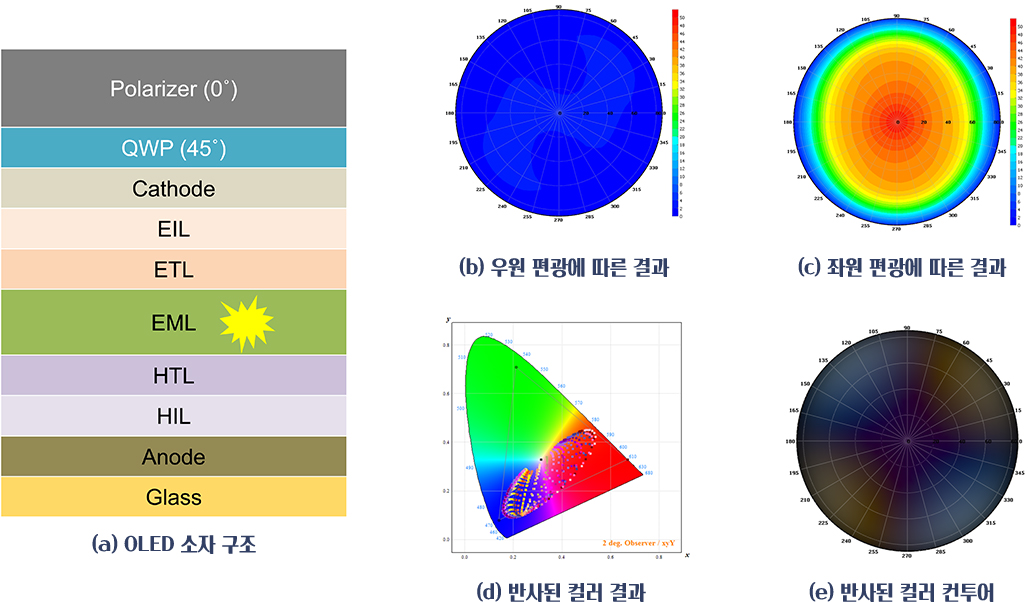

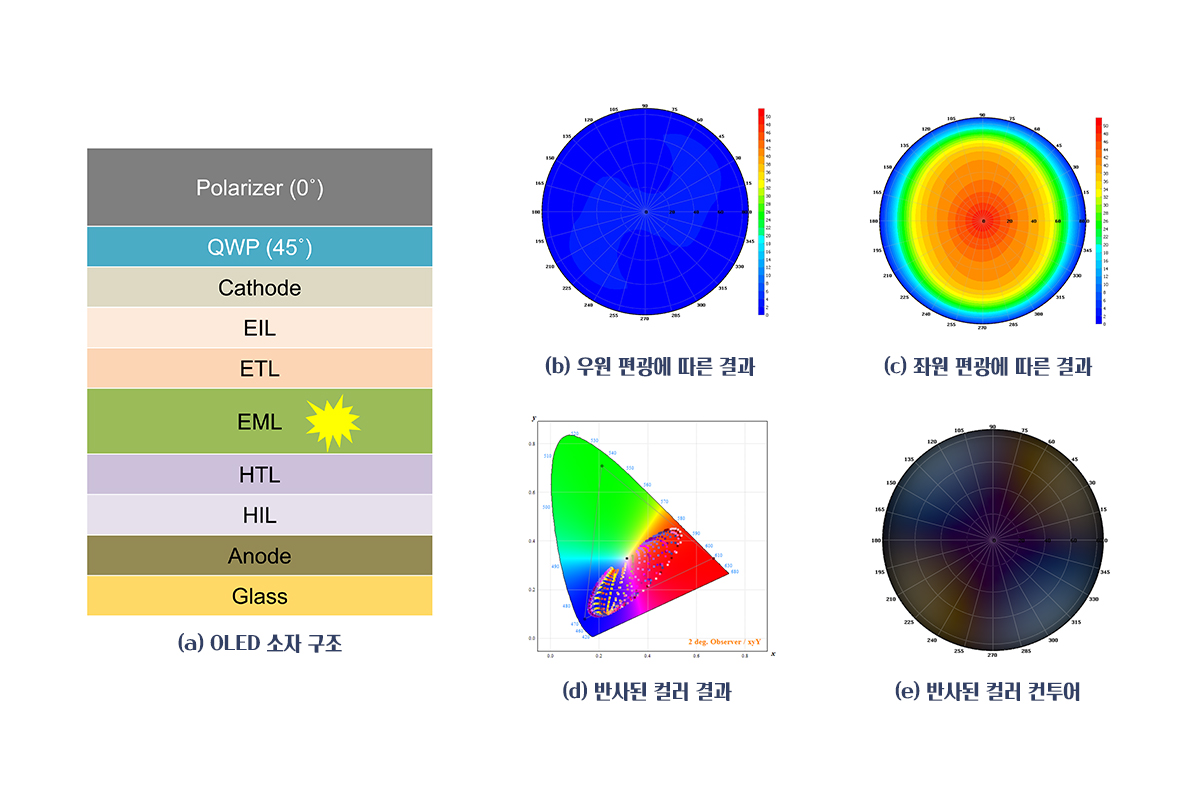

    OLED 시뮬레이션 (이방성 필름)

    OLED 패널의 반사율을 줄이기 위해서 원편광 필름을 사용합니다.
    사용된 원편광 필름은 측면에서의 색차와 광효율을 저하시키는 원인이 되기도 합니다.
    TechWiz OLED는 이방성 필름의 해석과 쌍극자 배향 설정이 가능하기 때문에 발광 특성에 따른 편광 필름의 설계와 반사 계산이 가능합니다.

    • #TechWiz OLED

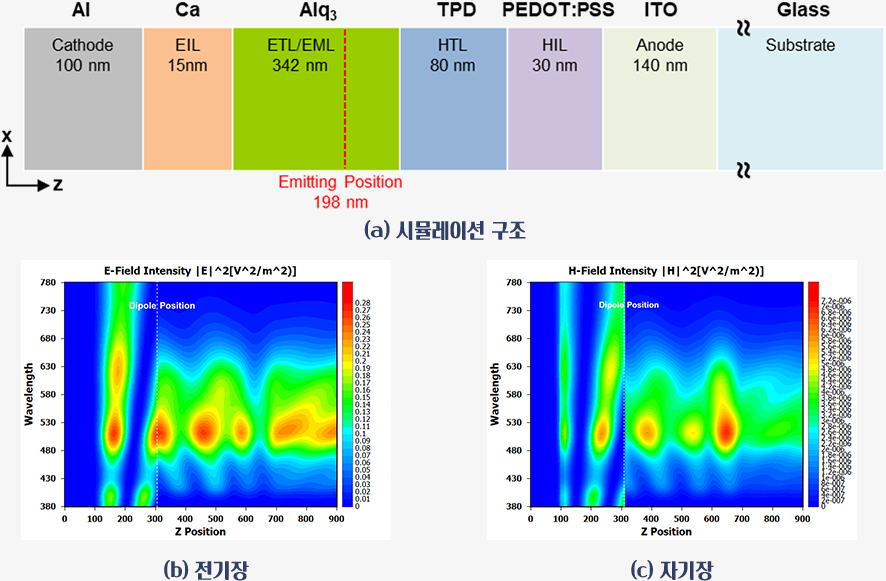

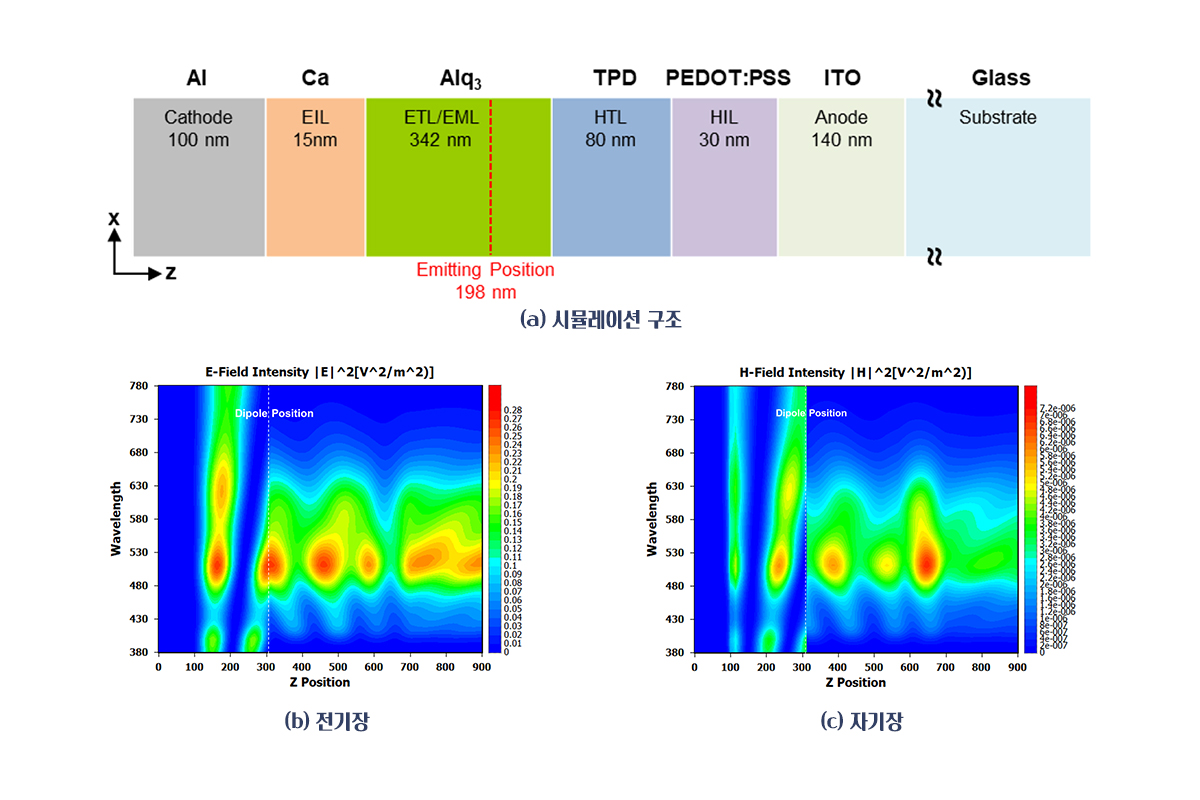

    OLED 시뮬레이션 (내부 광 에너지 계산)

    TechWiz OLED는 전자기장, 광 에너지, 빛 흡수율 등과 같은 다양한 계산 결과를 추가적으로 출력하고 있습니다.
    출력 결과들을 통해 설계자는 OLED 소자 내부의 발광 프로세스와 흡수 손실에 대한 물리적이며 직관적인 데이터 확인이 가능합니다.

    • #TechWiz OLED
